Sorgente di frequenza 96270A series

Panoramica

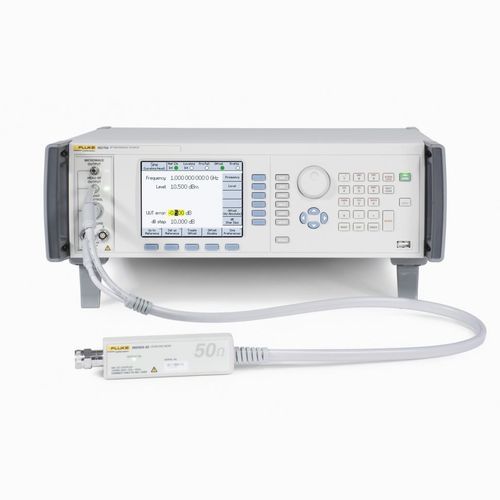

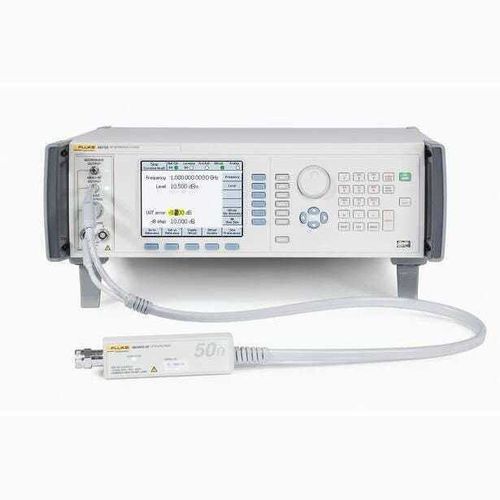

Il 96270A è una sorgente di riferimento RF per tarature fino a 27 GHz. Fornisce controllo preciso del livello di segnale, attenuazione programmabile e basso rumore di fase in un unico strumento per semplificare i flussi di taratura di analizzatori di spettro, sensori di potenza RF, analizzatori di modulazione, ricevitori di misura, contatori di frequenza e oscilloscopi ad alta frequenza. Supporta l'auto‑caratterizzazione e può memorizzare fino a 30 profili di correzione per differenti configurazioni di cavi e adattatori.

Funzioni principali

• Controllo preciso di livello e attenuazione con basso rumore di fase adatto a compiti di taratura RF.
• Auto‑caratterizzazione per creare piani di riferimento all'ingresso dell'UUT e applicare correzioni di livello automaticamente.
• Visualizzazione doppia del misuratore di potenza integrata compatibile con sensori termici specificati.
• Contatore di frequenza interno 300 MHz e modulazione interna (AM, FM, PM) fino a 4 GHz.
• Emulazione comandi GPIB e compatibilità MET/CAL per l'automazione delle procedure di taratura.

Applicazioni

• Taratura di analizzatori di spettro (inclusi modelli HF) e ricevitori di misura
• Taratura e verifica di sensori di potenza RF e misuratori di potenza
• Taratura di livello e attenuazione per attenuatori, pad e accoppiatori
• Taratura di analizzatori di modulazione e oscilloscopi
• Ricerca e sviluppo, test di produzione e servizi di taratura on‑site

Vantaggi
Il 96270A fornisce segnali livellati con precisione direttamente all'ingresso dell'UUT per ridurre perdite, disadattamenti e contributi di incertezza dovuti alle interconnessioni. La testina di livellamento 50 Ω (opzionale 75 Ω) offre ampia gamma dinamica per segnali a basso livello fino a 4 GHz; l'uscita microonde e il kit HF estendono la copertura fino a 27 GHz dopo auto‑caratterizzazione. Sostituendo più strumenti (generatori, misuratori di potenza, attenuatori, contatori) il 96270A riduce la complessità del sistema, i costi e facilita le tarature in campo.

Configurazioni e accessori

• 96270A — mainframe base con testina di livellamento 50 Ω (uscita testina fino a 4 GHz).
• 96270A/75 — aggiunge testina 75 Ω.
• 96270A/HF — kit di livellamento HF per misurazioni metrologiche fino a 27 GHz.
• 96270A/LL — opzione uscita microonde a basso livello.
• 96270A/LL/HF — combinazione LL e kit HF.
• Accessori: sensori di potenza di riferimento, splitter HF, cavi microonde metrologici, kit rack (Y9600), filtro 9600FLT, custodia di trasporto.

Automazione e flusso di prova
Il 96270A supporta procedure MET/CAL, emulazione comandi GPIB di strumenti comuni e routine MET/CAL fornite per ridurre i tempi di taratura e abilitare operazioni senza sorveglianza. I profili di auto‑caratterizzazione memorizzati accelerano i cambi di configurazione e le operazioni on‑site.

Specifiche tecniche (selezione)

• Gamma di frequenza: uscita testina 50 Ω 1 mHz–4 GHz; uscita microonde diretta 1 mHz–27 GHz (opzione LL); uscita microonde con opzione HF 1 kHz–27 GHz.
• Gamma di livello: esempi −130 dBm a +24 dBm a seconda di frequenza e configurazione.
• Risoluzione: 10 µHz (frequenza); 0,001 dB (livello).
• Precisione di frequenza: ±0,05 ppm ±5 µHz.
• Precisione di livello (testina 50 Ω): es. ±0,03 dB fino a 100 kHz a basso livello; incertezze di uscita microonde dopo auto‑caratterizzazione indicate nel certificato.
• Precisione attenuazione (50 Ω): ±0,02 dB fino a 49 dB; ±0,15 dB a 110 dB (riferimento).
• VSWR: testina ≤1,05 fino a 100 MHz; uscita microonde diretta tip. ≤2,0; splitter HF ≤1,22.
• Rumore di fase: es. −144 dBc/Hz a 1 GHz (10 kHz–100 kHz offset, tip.).
• Modulazione: AM, FM, PM interna/esterna fino a 4 GHz.
• Contatore di frequenza: interno 300 MHz.
• Interfacce: IEEE‑488.2 (GPIB) con emulazione comandi.
• Dimensioni (HxLxP): 146 × 442 × 551 mm; Peso: 18 kg.
• Taratura: fornito con certificato conforme ISO 17025; fino a 30 profili di auto‑caratterizzazione memorizzabili.
