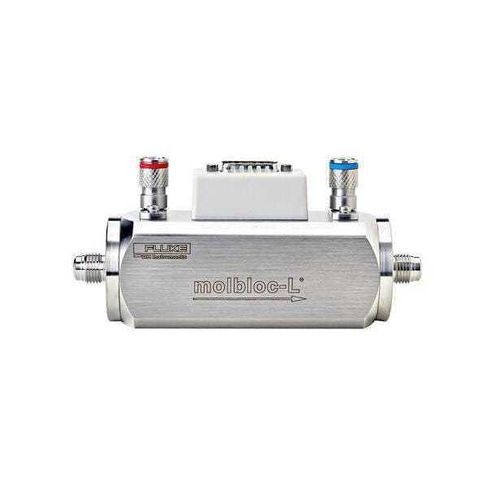

Modulo a flusso laminare senza particelle molbloc-L

Panoramica del prodotto
Fluke Calibration fornisce elementi di flusso laminare (molbloc-L) per portate da 1 sccm a 100 slm. I molbloc sono progettati per l'uso con i terminali di portata massica molbox e il software COMPASS per fornire standard di trasferimento di portata massica tracciabili.

Caratteristiche principali

• Intervalli di portata: da 1 sccm a 100 slm.
• Percorso del flusso definito dallo spazio tra un pistone e un foro cilindrico a tolleranza nel corpo del molbloc.
• Diversi intervalli ottenuti variando la dimensione della fessura; corpi più grandi per portate maggiori.

Panoramica funzionalità

• Compatibile con molbox1+, molbox2, molbox RFM e software COMPASS.
• Filtro integrato contro contaminazioni.
• Condizionamento e misura della temperatura del gas integrati.
• Lettura continua in tempo reale e possibilità di completa automazione.
• Assenza di parti mobili.

Intervalli molbloc-L
Le dimensioni molbloc sono designate da un numero relativo all'impedenza nominale di flusso. L'impedenza nominale genera intervalli nominali usando azoto a 250 kPa di pressione assoluta a monte e 50 kPa di pressione differenziale attraverso il molbloc. Gli intervalli effettivi dipendono da densità/viscosità del gas e opzioni di calibrazione della pressione operativa.

Modelli (selezione)

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

Incluso con ogni molbloc

• Valigetta per stoccaggio e trasporto.
• O-ring VCR morbidi riutilizzabili e istruzioni di montaggio.
• Taratura completa con N2 a bassa pressione per impostazione predefinita (altre tarature o gas su richiesta).
• Rapporto di taratura con tracciabilità NIST e dati di taratura misurati.

Specifiche - Tarature standard molbloc-L (molbox1+ e molbox2)

• Aggiornamento misura: 1 secondo.
• Campo: 0 fino alla piena scala del molbloc in funzione di gas e pressione (dipende dalla taratura).
• Risoluzione: 0,0015 % FS.
• Linearità: ±0,05 % della lettura (10–100 % FS); ±0,005 % FS sotto 10 % FS.
• Ripetibilità: ±0,05 % della lettura (10–100 % FS); ±0,005 % FS sotto 10 % FS.
• Precisione¹: ±0,07 % della lettura (10–100 % FS); ±0,007 % FS sotto 10 % FS.
• Stabilitಠ(1 anno): ±0,09 % della lettura (10–100 % FS); ±0,009 % FS sotto 10 % FS.
• Incertezza di misura³: ±0,2 % della lettura (10–100 % FS); ±0,02 % FS sotto 10 % FS.

Specifiche - Tarature premium molbloc-L (molbox1+)

• Aggiornamento misura: 1 secondo.
• Campo: 0 fino alla piena scala in funzione di gas e pressione operativa.
• Risoluzione: 0,0015 % FS.
• Linearità e ripetibilità: ±0,05 % della lettura (10–100 % FS); ±0,005 % FS sotto 10 % FS.
• Precisione¹: ±0,07 % della lettura (10–100 % FS); ±0,007 % FS sotto 10 % FS.
• Stabilitಠ(1 anno): ±0,03 % della lettura (10–100 % FS); ±0,003 % FS sotto 10 % FS.
• Incertezza³: ±0,125 % della lettura (10–100 % FS); ±0,0125 % FS sotto 10 % FS.

Specifiche - Tarature standard molbloc-L (molbox RFM)

• Intervalli coperti: 1E1-L a 3E4-L.
• Aggiornamento misura: 1 secondo.
• Risoluzione: 0,01 % FS.
• Linearità: ±0,23 % della lettura (10–100 % FS); ±0,023 % FS sotto 10 % FS.
• Ripetibilità: ±0,1 % della lettura (10–100 % FS); ±0,01 % FS sotto 10 % FS.
• Precisione¹: ±0,25 % della lettura (10–100 % FS); ±0,025 % FS sotto 10 % FS.
• Stabilitಠ(1 anno): ±0,15 % della lettura (10–100 % FS); ±0,015 % FS sotto 10 % FS.
• Incertezza³: ±0,5 % della lettura (10–100 % FS); ±0,05 % FS sotto 10 % FS.

Note

• ¹Precisione = combinazione di linearità, isteresi e ripetibilità.
• ²Stabilità = variazione massima prevista di zero e span nel periodo specificato; confermare con dati esperienza per unità specifiche.
• ³Incertezza di misura = deviazione massima dell'indicazione rispetto al flusso reale, includendo contributi di precisione, stabilità e incertezza dello standard Fluke.

Caratteristiche tecniche (sintesi)

• Prodotto: molbloc-L Elemento di flusso laminare (standard di trasferimento di portata massica).
• Aggiornamento misura: 1 s.
• Capacità di flusso: tipicamente 1 sccm fino a 100 slm a seconda del modello e opzioni.
• Risoluzione: 0,0015 % FS (tarature ad alta precisione).
• Compatibilità: molbox1+, molbox2, molbox RFM e COMPASS.
• Consegna: valigetta, O-ring VCR riutilizzabili, istruzioni, taratura N2 standard e rapporto di tracciabilità.
