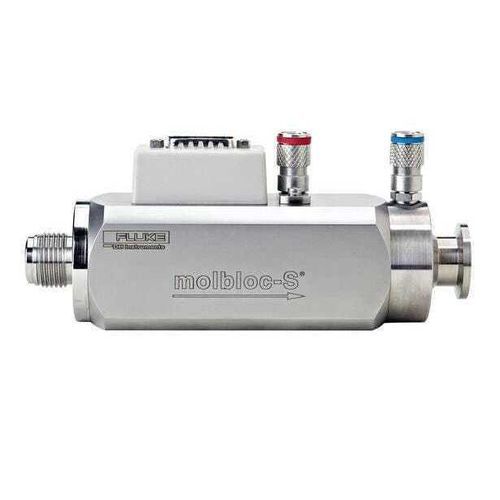

Calibratore di pressione molbloc-S®

di temperaturadi portata di gasper misuratore

Panoramica del prodotto
molbloc-S® è un dispositivo di taratura con ugello sonico ad alta precisione, da utilizzare con i terminali di portata molbox1+ e i monitor di portata molbox RFM. La portata massica attraverso il molbloc-S è proporzionale alla pressione assoluta a monte e indipendente dalla pressione a valle quando si raggiunge il flusso critico (sonico). È necessario mantenere un rapporto di contropressione (BPR) sufficientemente basso per misurazioni valide in flusso sonico.

Caratteristiche principali

• Copri gamme di portata fino a 5.000 slm in N2 e aria.
• Estende la gamma operativa dei sistemi di taratura molbloc/molbox™ con elevata precisione a portate medie e alte.
• Compatibile con molbox1+, terminali molbox1 esistenti e software COMPASS.
• Principio di ugello venturi a flusso critico convalidato da taratura gravimetrica.
• Bassa sensibilità alle contaminazioni.
• Incertezza di misura: ±0,125% della lettura con molbox1+; ±0,2% con molbox1.
• Tarature disponibili per aria, N2, Ar, He e molti gas speciali; supportata compensazione della densità per aria umida.
• Ottima regolabilità (10:1 turndown) con molbox1+S o altri modelli molbox con vuoto.
• Misura ridondante della pressione assoluta a monte per ridurre l'incertezza e aumentare l'affidabilità.
• Condizionamento e misura della temperatura del gas integrati; lettura continua in tempo reale; automatizzabile.

Intervalli molbloc-S
Gli intervalli di portata molbloc-S sono definiti dal rapporto di conversione pressione‑verso‑portata K_F (sccm/kPa), che collega la portata massica alla pressione assoluta a monte. Le tarature vengono effettuate su intervalli di pressione a monte a seconda del tipo: LP 20–200 kPa (3–30 psia), SP 50–500 kPa (7–70 psia) o HP 200 kPa–2 MPa (30–300 psia). Per mantenere il flusso critico, la pressione a valle deve essere sufficientemente bassa affinché il Back Pressure Ratio (BPR = pressione assoluta valle / pressione assoluta monte) resti al di sotto del limite accettabile, che dipende dal numero di Reynolds. L'uso di una pompa del vuoto a valle può estendere la gamma utilizzabile riducendo la pressione a valle.

Specifiche – Tarature standard molbloc-S – Uso con terminali molbox1+ e molbox2
Temperatura di funzionamento normale: 15 a 35 °C
Temperatura di stoccaggio: -25 a 35 °C
Intervalli di pressione a monte normali: 20–200 kPa abs (LP) o 50–500 kPa abs (SP); HP: 200 kPa–2 MPa abs (utilizzabile solo con molbox1+S).
Intervallo di portata complessivo: <1 a 5 000 slm
Connessioni di ingresso (a seconda del modello): 1/4 in. VCR™, 1/2 in. VCR™, 1 in. VCR™ o 1 in. NPT (modelli 1E1-S … 1E4-S ecc.).
Connessioni di uscita (a seconda del modello): flange a vuoto stile ISO‑KF (16 mm, 40 mm) a seconda del modello.
Gas supportati: aria secca, N2, Ar, He e molti gas speciali (vedere specifiche complete).

Misura del flusso (sintesi)
Intervallo: Dipende dalla dimensione del molbloc e dall'intervallo di taratura della pressione.
Rapporto di contropressione richiesto: 0,4 a 0,9 a seconda del numero di Reynolds.
Gas di taratura: Standard — aria secca. Opzioni: N2, Ar, H2, He, N2O (disponibilità variabile). La taratura con aria secca è richiesta per l'uso con aria umida.
Intervalli di taratura della pressione: LP 20–200 kPa abs; SP 50–500 kPa abs; HP 200 kPa–2 MPa abs (HP con molbox1+S solo). Le specifiche di portata sono valide dal 10% al 100% della scala piena del molbloc.
Risoluzione: ±0,0015% FS
Precisione: ±0,06% della lettura
Stabilità prevista (un anno): ±0,05% della lettura
Incertezza di misura: ±0,2% della lettura (Premium: ±0,125% con molbox1+).

Incluso con ogni molbloc-S

• Elemento di flusso molbloc-S
• Custodia per spedizione e stoccaggio
• O-ring VCR morbidi e riutilizzabili per la connessione a monte; anello centrante ISO‑KF, staffa e anello di sovrapressione per la connessione a valle; istruzioni di montaggio
• Taratura di incertezza standard a SP con aria e rapporto di taratura accreditato

Specifiche tecniche

• Marca: Fluke
• Nome commerciale (serie): molbloc-S®
• Esempi di modelli / valori K_F disponibili: 1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• Capacità di portata complessiva: <1 a 5 000 slm
• Temperatura di esercizio: 15 a 35 °C; stoccaggio: -25 a 35 °C
• Tipi di taratura della pressione: LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP con molbox1+S solo
• Incertezza di misura (tipica): ±0,2% della lettura (standard); ±0,125% (premium, con molbox1+)
• Risoluzione / precisione: risoluzione ±0,0015% FS; precisione ±0,06%
• Interfacce: opzioni di ingresso VCR o NPT a seconda del modello; opzioni flange ISO‑KF a valle
• Gas supportati: aria, N2, Ar, He e molti gas speciali
• Compatibilità: progettato per l'uso con molbox1+, terminali molbox1 (v4.0+), terminali molbox2 e monitor molbox RFM; compatibile con il software COMPASS
