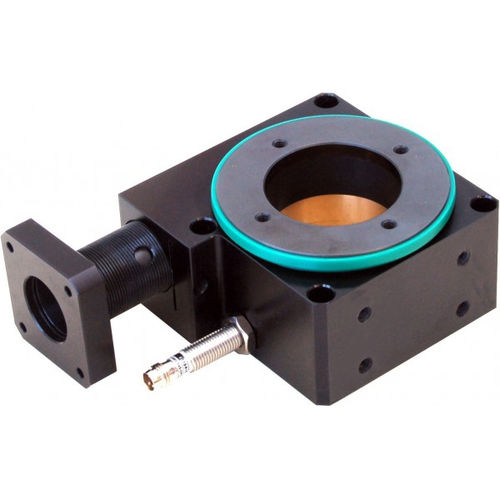

Tavola rotante a vite senza fine RT2A

azionata a motorecompatta

Tavole rotanti con vite senza fine serie RT2A La serie RT2A si distingue per il design compatto con cuscinetto a rulli di precisione integrato e azionamento a vite senza fine. Le tavole rotanti sono sigillate, IP 50 e possono essere azionate in tutte le posizioni montate. Per il montaggio si possono utilizzare piani di foratura standard e flange e morsetti di montaggio speciali. Sono disponibili diversi interruttori di fine corsa: Standard: impulso di riferimento, PNP-NC, 2 canali. Campo d'applicazione - Apparecchiature di assemblaggio, misurazione e test, scrittura laser, saldatura, taglio, così come l'ingegneria meccanica speciale. L'apertura standard della luce può essere utilizzata per sistemi ottici o per l'esecuzione via cavo. Azionamento - Azionamento a vite senza fine non autobloccante i=36:1 (i=25:1 per RT2A075), con gioco facilmente regolabile. Flange e accoppiamenti sono disponibili per tutti i comuni motori passo-passo e servo (i motori non sono inclusi, si prega di chiedere i motori adatti). Materiale - Alloggiamento: Alluminio anodizzato nero Piastra rotante RT2A 075, RTA 100: Acciaio Piastra rotante RT2A 150, RT2A 200: Alluminio anodizzato nero Classe di protezione - Protezione: classe IP 50 (altre classi di protezione su richiesta) Temperatura ambiente - Temperatura ambiente nel luogo di funzionamento: +10 °C a +40 °C Cuscinetto: Cuscinetto a rulli integrato con elevata rigidità del momento e precisione di concentricità e di oscillazione assiale. Concentricità e precisione di oscillazione assiale più elevate su richiesta. Lubrificazione: Le tavole rotanti sono lubrificate a vita, la rilubrificazione non è necessaria. Per il funzionamento a intervalli, la lubrificazione deve essere prevista su un intervallo di almeno 60°. Applicazione su un campo di temperatura da -40 °C a +80 °C, Applicazione su vuoto fino a 10-6 mbar, Interruttore di limitazione della rotazione e del punto di riferimento (PNP-NC o PNP-NO), bloccaggio pneumatico
