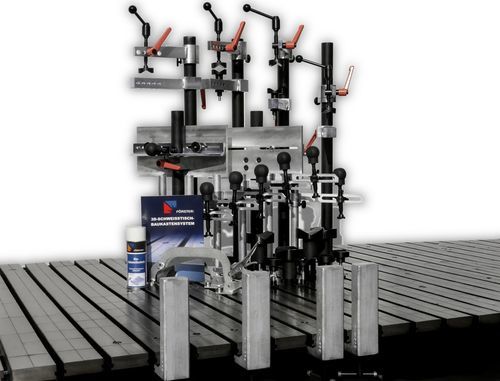

Kit di serraggio manuale Set 2

per tubiper scanalatura a Tper saldatura

Panoramica
Kit di serraggio per tavoli da saldatura FÖRSTER progettato per la costruzione di tubazioni. Componenti selezionati per garantire serraggi efficienti e ripetibili durante le operazioni di produzione e assemblaggio. Disponibili due varianti per impieghi in acciaio o in acciaio inossidabile.

Consegna e opzioni
Tempi di consegna: 5-7 giorni lavorativi
Esecuzioni disponibili: Esecuzione per tutti i lavori di saldatura; Adattata per la lavorazione dell'acciaio inossidabile

Contenuto Set 2 - Costruzione tubi (acciaio)

• 6 bracci di serraggio con elemento di serraggio Ø 30 mm
• 6 colonne di serraggio complete, Ø 30 mm x 350 mm
• 4 torri di tensione complete, Ø 50 mm x 900 mm
• 4 bracci di serraggio con elemento Ø 50 mm
• 4 fermalati, altezza 200 mm, in ghisa
• 4 bracci di supporto Ø 50 mm
• 2 morsetti a flangia con torre di serraggio Ø 50 mm x 600 mm
• 6 supporti prismatici Ø 60 mm
• 4 supporti prismatici Ø 100 mm
• 4 staffe angolari 100 mm x 170 mm in ghisa
• 2 staffe angolari 170 mm x 170 mm in ghisa
• 2 angoli universali 600 mm x 350 mm in alluminio

Contenuto Set 2 - Costruzione tubi (inox)

• 6 bracci di serraggio con elemento dotato di piastrina di pressione in ottone
• 6 colonne di serraggio complete, Ø 30 mm x 350 mm
• 4 torri di tensione complete, Ø 50 mm x 900 mm
• 4 bracci di serraggio con elemento Ø 50 mm con piastrina di pressione in ottone
• 4 fermalati in alluminio, altezza 200 mm
• 4 bracci di supporto Ø 50 mm con piastrina in ottone
• 2 morsetti a flangia con torre Ø 50 mm x 600 mm
• 6 supporti prismatici Ø 60 mm in ottone
• 4 supporti prismatici Ø 100 mm in ottone
• 4 staffe angolari in alluminio 100 mm x 170 mm
• 2 staffe angolari in alluminio 170 mm x 170 mm
• 2 angoli universali 600 mm x 350 mm in alluminio

Note importanti

• I set sono predisposti per i tavoli da saldatura FÖRSTER (sistemi a T-slot) e progettati per un serraggio efficiente e flessibile nella costruzione di tubazioni.
• La versione in acciaio impiega componenti in ghisa e acciaio; la versione inox prevede pezzi di contatto in ottone e parti in alluminio ove indicato.
• La scelta della variante modifica il materiale dell'elemento di serraggio (es. piastrina in ottone per la variante inox).

Specifiche tecniche

• Marca: FÖRSTER (FÖRSTER welding systems)
• Prodotto: Set 2 - Costruzione tubi
• Compatibilità: Progettato per tavoli da saldatura FÖRSTER (T-slot)
• Tempi di consegna: 5-7 giorni lavorativi
• Varianti: Standard; Adattata per lavorazione inox
• Materiali principali: ghisa, alluminio, ottone (a seconda della variante)
• Componenti principali: bracci di serraggio Ø30/Ø50 mm, colonne Ø30 mm x 350 mm, torri Ø50 mm x 900 mm
• Uso previsto: serraggio e bloccaggio per costruzione tubi su tavolo di saldatura
