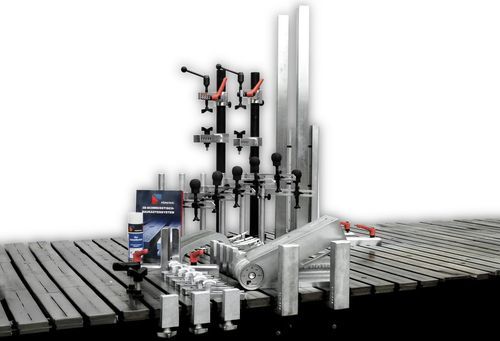

Kit di serraggio meccanico Set 4

per scanalatura a Tper saldaturain acciaio inossidabile

Panoramica del prodotto
Kit di serraggio per tavoli da saldatura progettato per operazioni di bloccaggio efficienti e applicazioni flessibili. Compatibile con i tavoli di saldatura FÖRSTER (sistemi a scanalatura a T). Disponibile in costruzione in acciaio (con componenti in ghisa) o in variante inox/alluminio.

Tempi di consegna
Tempi di consegna: 5-7 giorni lavorativi

Contenuto — Set 4 - Universal steel construction

• 6 pezzi braccio di serraggio con elemento di serraggio ø 30 mm
• 6 pezzi colonna di serraggio completa, ø 30 mm x 350 mm
• 4 morsetti piatti
• 2 pezzi braccio di serraggio con elemento di serraggio ø 50 mm
• 2 pezzi braccio di supporto ø 50 mm
• 2 pezzi torre di tensione completa, ø 50 mm x 900 mm
• 3 fermi di bordo, altezza 70 mm, ghisa
• 2 fermi di bordo, altezza 200 mm, ghisa
• 2 profili a doppia gola 1200 mm per montaggio su staffa di finecorsa
• 6 fermi piatti
• 4 staffe angolari 100 mm x 170 mm, ghisa
• 2 staffe angolari 170 mm x 170 mm, ghisa
• 2 angoli universali 600 mm x 350 mm, alluminio
• 1 staffa angolare regolabile continuamente, ghisa
• 4 supporti prisma ø 60 mm

Contenuto — Set 4 - Universal stainless steel construction

• 6 pezzi braccio di serraggio con elemento di serraggio ø 30 mm con piastrina di pressione in ottone
• 6 pezzi colonna di serraggio completa, ø 30 mm x 350 mm
• 4 morsetti piatti con rondella in acciaio inossidabile
• 2 bracci di serraggio con elemento di serraggio ø 50 mm con piastrina di pressione in ottone
• 2 pezzi braccio di supporto ø 50 mm con pad in ottone
• 2 pezzi torre di tensione completa, ø 50 mm x 900 mm
• 3 fermi di bordo, altezza 70 mm, alluminio
• 2 fermi di bordo, altezza 200 mm, alluminio
• 2 profili a doppia gola 1200 mm per montaggio su staffa di finecorsa
• 6 fermi piatti in alluminio
• 4 staffe angolari in alluminio 100 mm x 170 mm
• 2 staffe angolari in alluminio 170 mm x 170 mm
• 2 angoli universali 600 mm x 350 mm, alluminio
• 1 staffa angolare regolabile continuamente, ghisa
• 4 supporti prisma ø 60 mm con supporto in ottone

Informazioni aggiuntive sul prodotto
I kit contengono componenti selezionati per ottimizzare le operazioni di serraggio. Ogni set consente applicazioni versatili sui tavoli FÖRSTER senza parti singole superflue.

Specifiche tecniche

• Famiglia prodotto: Kit di serraggio per tavoli da saldatura (Set 4)
• Varianti materiali: acciaio (componenti in ghisa) o versione inox/alluminio
• Dimensione colonne di serraggio: ø 30 mm x 350 mm (6 pezzi)
• Torri di tensione: ø 50 mm x 900 mm (2 pezzi)
• Elementi di serraggio: varianti ø 30 mm e ø 50 mm
• Profili di montaggio: profilo a doppia gola 1200 mm (2 pezzi)
• Fermi e staffe: fermi piatti, staffe angolari, supporti prisma (vedere contenuto)
• Compatibilità: Progettato per l'uso con tavoli di saldatura FÖRSTER (compatibile con scanalatura a T)
• Tempi di consegna: 5-7 giorni lavorativi
