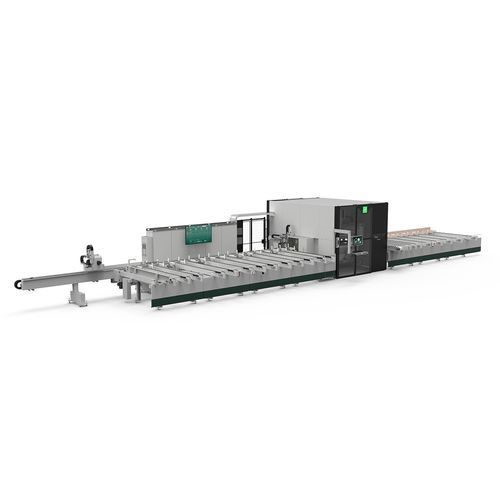

Linea di lavorazione e taglio per profilati LMX 650

multimandrinoCNCautomatica

Panoramica
La LMX2 650 di Fom Industrie è una linea di lavorazione e taglio in flusso continuo che integra un unità multimandrino, l’unità FU 500 a 5 assi opzionale e l’X MODULE di taglio discendente con lama Ø 650 mm. Passaggio barra fino a 300 x 300 mm; sei varianti configurabili per lunghezza dei magazzini di carico/scarico e direzione di avanzamento del materiale.

Componenti e funzioni principali

• X MODULE: unità di taglio discendente con 4 assi controllati (X, Y, Z e rotazione A) e lama Ø 650 mm; due gruppi di morse motorizzate per allineamento e bloccaggio pneumatico; piani morse dotati di soffiaggio per rimozione trucioli.
• Unità multimandrino: lavorazioni sulle quattro facce; elettromandrini inclinabili disponibili con rotazione pneumatica o controllata per lavorazioni oblique; elettromandrini per maschiatura rigida; predisposizione per fino a 18 elettromandrini HSK-C40.
• FU 500 (opzionale): elettromandrino 22 kW, fino a 24 000 giri/min; magazzino automatico a catena 32 posizioni; magazzino dedicato per lama Ø 500 mm; supporta fresature, forature, lavorazioni di testa, intestatura, maschiatura rigida, tagli e tagli piramidali.
• Lama di taglio con rotazione infinita 360° per produzione in flusso continuo e uscita a misura.
• Sistema di avanzamento profilo: rulli orizzontali e verticali in materiale anti-graffio; dispositivo opzionale ad assi controllati per ribaltamento e supporto automatico di profili complessi.
• Magazzino di carico: accumulo e traslazione orizzontale dei profili; dispositivo controllato per trasferimento all’alimentatore a rulli.
• Magazzino di scarico: estrazione rapida, accumulo e compattamento su cinghie motorizzate con fase di soffiatura per la pulizia dei pezzi finiti.
• XPULL: pinza di scarico brevettata ottimizzata per massimizzare la superficie di scarico e aumentare l’autonomia.
• X PUSH: pinza supplementare brevettata per carico di profili pieni e pacchi profili (lavorazione persiane).
• X LAB: stampante etichette automatica brevettata per applicazione su barra in movimento (superiore o posteriore).
• Pinza con posizionamento automatico controllato per presa rapida e precisa ad angolazioni variabili.
• Display LCD 55" e pannello di controllo INDUSTRY regolabile agganciato alla cabina di protezione.
• Cabina insonorizzata ad ampia visibilità con logo luminoso Fom Industrie per indicazione stato macchina.

Software integrati
FSTLine4 è il software di gestione per le linee di taglio e lavorazione Fom Industrie; centralizza la programmazione macchina, la gestione delle liste lavoro e il controllo della linea in un’unica applicazione ed è integrato con il sistema LOLA.

Specifiche tecniche

• Denominazione modello: LMX2 650
• Passaggio barra: 300 x 300 mm
• Lama unità di taglio: Ø 650 mm, rotazione 360° infinita
• Unità di taglio: 4 assi controllati (X, Y, Z, rotazione A)
• Predisposizione multimandrino: fino a 18 elettromandrini HSK-C40
• FU 500 (opzionale): elettromandrino 22 kW; fino a 24 000 giri/min; magazzino automatico 32 posizioni; magazzino lama Ø 500 mm
• Magazzini carico/scarico: lunghezze configurabili; varianti direzione avanzamento (destra/sinistra)
• Sistemi di scarico: cinghie motorizzate con fase di soffiatura per pulizia
• Etichettatura: X LAB stampante automatica (applicazione superiore o posteriore)
• IHM: display LCD 55"; pannello INDUSTRY regolabile
• Cabina: insonorizzata, ampia visibilità, logo luminoso Fom Industrie
• Manipolazione profili: rulli orizzontali/verticali anti-graffio; opzione assi controllati per ribaltamento/supporto
• Pinze aggiuntive: XPULL, X PUSH
• Software: FSTLine4 integrato con LOLA
