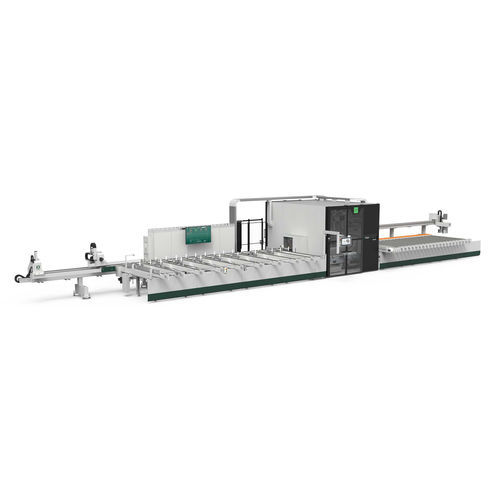

Linea di lavorazione e taglio automatica LMX2 650

per profilatimultimandrino

Panoramica
Linea di lavorazione e taglio costituita da un'unità multimandrino e un'unità di taglio a discesa equipaggiata con lama Ø 650 mm. Passaggio barra fino a 300 x 300 mm. L'unità multimandrino accoglie fino a 18 elettromandrini HSK-C40; l'unità di taglio offre rotazione infinita della lama a 360° per garantire un flusso continuo di profili lavorati e tagliati su misura. In dotazione è prevista l'unità di lavorazione aggiuntiva FU 500, che fornisce la flessibilità a 5 assi per fresatura, lavorazioni di testa, maschiatura rigida e tagli piramidali. L'impianto è dotato di cabina insonorizzata ad alta visibilità con logo luminoso FOM che indica lo stato macchina e di schermo LCD da 55 pollici per la visualizzazione dei programmi e del caricamento barre.

Caratteristiche principali

• X MODULE: unità di taglio a discesa azionata da 4 assi controllati (X, Y, Z e rotazione A) con lama Ø 650 mm; due gruppi di morse motorizzate per allineamento e bloccaggio pneumatico; superfici delle morse dotate di soffiatori per l'eliminazione dei trucioli.
• Unità multimandrino: progettata per operare sulle quattro facce del profilo; elettromandrini inclinabili disponibili con azionamento pneumatico o controllato per lavorazioni oblique; elettromandrini per maschiatura rigida; predisposta per ricevere fino a 18 elettromandrini HSK-C40.
• FU 500 (fornito come unità aggiuntiva standard): unità di lavorazione a 5 assi con elettromandrino 22 kW, 24.000 giri/min; magazzino a catena automatico a 32 posizioni; lama dedicata Ø 500 mm; esegue fresatura, alesatura, lavorazioni di testa, maschiatura rigida, tagli e tagli piramidali.
• Magazzino di carico: accumulo e trasferimento orizzontale dei profili; dispositivo controllato che porta i profili sui rulli alimentatori.
• Sistema di alimentazione profili: rulli orizzontali e verticali in materiale non graffiante; asse inclinabile opzionale controllato per supportare automaticamente geometrie complesse.
• Pinza e pinze supplementari: pinza principale con posizionamento automatico controllato per prelievi ad angoli variabili; X PUSH per carico di pacchi profilo e profili pieni; XPULL per scarico ottimizzato su superficie per incrementare l'autonomia.
• Magazzino di scarico: estrazione rapida, stoccaggio e compattazione dei pezzi finiti su nastri motorizzati, con fase di soffiaggio per la pulizia.
• X LAB: stampante automatica per applicazione etichette sulla barra in movimento; etichetta applicabile sulla parte superiore o posteriore (brevetto FOM Industrie).
• Schermo LCD da 55 pollici per visualizzazione programmi e caricamento barre; cabina insonorizzata ad ampia visibilità con logo luminoso FOM che indica lo stato macchina.

Software integrato
FSTLine4 è il software di gestione per le linee di taglio e le linee combinate taglio & lavorazione di FOM Industrie. FSTLine4 consente la completa programmazione della macchina, dalla definizione delle operazioni di lavorazione alla gestione delle liste di lavoro, ed è integrato con LOLA per il coordinamento dei processi.

Varianti e flessibilità
Sono disponibili sei varianti configurabili in base alla lunghezza dei magazzini di carico/scarico e alla direzione di avanzamento del materiale (destra o sinistra). Il sistema è progettato per produrre un flusso continuo di elementi lavorati e tagliati su misura e per accettare più configurazioni in funzione delle esigenze produttive.

Caratteristiche tecniche

• Passaggio barra (max): 300 x 300 mm
• Diametro lama unità di taglio: Ø 650 mm (X MODULE)
• Rotazione unità di taglio: rotazione infinita della lama a 360°
• Unità multimandrino: fino a 18 elettromandrini, HSK-C40
• FU 500: elettromandrino 22 kW, fino a 24.000 giri/min; magazzino automatico a catena 32 posizioni; lama dedicata Ø 500 mm
• Assi unità di taglio a discesa: 4 assi controllati (X, Y, Z e rotazione A)
• Scarico: nastri motorizzati con compattazione e fase di soffiaggio per pulizia
• Alimentazione profilo: rulli orizzontali e verticali non graffianti; supporto inclinabile opzionale ad asse controllato
• Interfaccia utente: schermo LCD 55 pollici; controllo INDUSTRY regolabile agganciato alla cabina di protezione
• Unità brevettate opzionali: X LAB (stampante etichette), XPULL (pinza di scarico), X PUSH (pinza supplementare)
• Software: FSTLine4 integrato con LOLA
