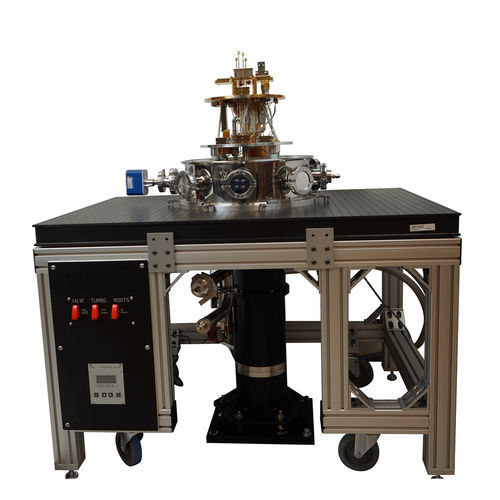

Stazione a sonda criogenica Kilimanjaro 125

Il Kilimanjaro 125 di HPD è una soluzione 4K di qualità superiore per soddisfare tutte le esigenze di ispezione, con particolare attenzione alle applicazioni a bassissime vibrazioni. Come il Kilimanjaro 122, questo sistema risolve problemi quali i lunghi tempi di esecuzione, l'elevato rumore e le basse capacità di segnale. La conoscenza superiore di FormFactor delle soluzioni di ispezione e dei sistemi criogenici ci pone nella posizione migliore per aiutarvi a raggiungere i vostri obiettivi. Questo sistema impiega una serie di tecniche di isolamento termico per sfruttare al massimo tutta la potenza di raffreddamento disponibile. Abbiamo prestato particolare attenzione a garantire che tutti i segnali siano ben affondati prima di raggiungere il campione. Tutte le interfacce sono state appositamente progettate per bloccare qualsiasi radiazione che possa disturbare il campione. Le porte ottiche possono essere dotate, in opzione, di otturatori per bloccare la luce sia a 4K che a 50K per eliminare qualsiasi carico termico parassita. Il risultato è un vero sistema 4K con una stabilità di temperatura di 5mK. Anche le vibrazioni meccaniche sono un problema importante per le applicazioni di rilevamento. Grandi spostamenti possono danneggiare il campione e indurre rumore nella misura. Anche il rumore triboelettrico viene indotto nei segnali quando le vibrazioni meccaniche attraversano i cavi. Questo sistema si basa sul Kilimanjaro 122 con un tubo di supporto rigido che accoppia le vibrazioni del raffreddatore direttamente al pavimento, lontano dall'esperimento. Il risultato è uno spostamento della sonda verso il DUT inferiore a 50 nm RMS.
