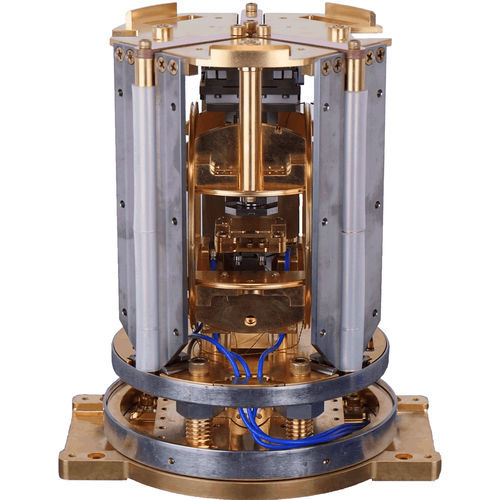

Sistema di scanner laser IQ1000

automatizzato

L'IQ1000 è un nuovo microscopio SQUID¹ a scansione utilizzato per studiare la dinamica del flusso magnetico intrappolato (vortici magnetici) nei circuiti superconduttori, che può avere un impatto negativo sul funzionamento del circuito. Questo microscopio consente ai team di progettazione di dispositivi superconduttori di visualizzare i vortici magnetici nei dispositivi raffreddati attraverso la temperatura di transizione superconduttiva in campi magnetici controllati. Grazie alla velocità di scansione e all'automazione del processo, l'IQ1000 è il primo prodotto commerciale di questo tipo a consentire una caratterizzazione non presidiata e ad alto rendimento. I progettisti di dispositivi possono ora eliminare le congetture legate alla progettazione di circuiti superconduttori resilienti e ridurre significativamente i tempi di sviluppo, individuando e catturando i vortici magnetici dannosi per migliorare le prestazioni dei dispositivi. L'IQ1000 realizza questa caratterizzazione scansionando un sensore di flusso magnetico SQUID sulla superficie del campione con una risoluzione sub-micronica per generare immagini del flusso magnetico e della suscettibilità magnetica del materiale. Il microscopio consente inoltre di studiare la dinamica dei vortici nel circuito utilizzando campi magnetici con vettore XYZ, un controllo preciso della temperatura del campione e la manipolazione diretta dei vortici mediante le bobine di campo del sensore.
