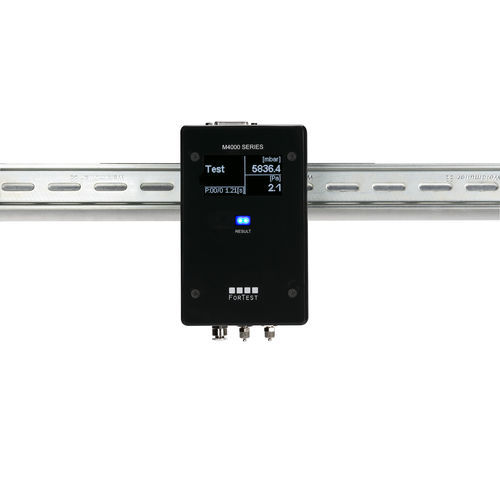

Tester di tenuta digitale T4960

pneumaticoa calo di pressione differenzialeUSB

Descrizione generale
Unità compatta di prova tenuta differenziale progettata per l'integrazione su banchi ad elevate cadenze produttive. Il T4960 ForTest garantisce una risoluzione di misura dell'ordine di 0,1 Pa in un involucro in alluminio anodizzato compatibile con fissaggio su barra DIN, pannello o tramite raccordi pneumatici per ridurre il volume in prova.

Applicazioni e prestazioni
Indicata per componenti a piccolo volume che richiedono la rilevazione di perdite molto basse e un'elevata produttività. Esempio: per un volume di 3 cc il ciclo tipico è di 0,2 s con una perdita visibile di 10 cc/h. Pneumatica ottimizzata e valvole interne ultravveloci riducono i tempi di prova garantendo ripetibilità.

Caratteristiche principali

• Display OLED 2,5" ad alta risoluzione (128×64 px)
• Porta USB per collegamento diretto a PC (software incluso)
• Porti di espansione per automazioni esterne, indicatori, finecorsa, tastiere di programmazione
• Custodia in alluminio anodizzato nero per fissaggio su barra DIN, pannello o montaggio diretto tramite raccordi pneumatici
• Layout pneumatico ottimizzato, valvole interne ultra-veloci e piccoli connettori di prova per tempi ciclo ridotti
• Soluzione plug & play in sostituzione di stazioni fai-da-te (trasduttori, gruppi pneumatici, PLC)
• Comunicazione: protocollo proprietario ForTest, CANbus, Modbus-RTU
• Campo di lavoro configurabile: -1 a 10 bar

Accessori

• Elettrovalvola di scarico esterna con filtro di protezione
• Pulsante di avvio esterno
• Pulsantiera esterna start/abort
• Pedale di avvio
• Lettore di codici a barre
• Etichette adesive per stampante (4500 pz)
• Cavo di estensione segnali AUX
• Filtro aria
• Software M Series manager
• Protocollo seriale
• Alimentatore esterno 24 VDC
• Software Data Manager
• Stampante termica con spellicolatore
• Stampante termica senza spellicolatore
• Remote Start / Abort / Good / Reject
• Filtro aria 5 micron

Caratteristiche / specificazioni tecniche

• Custodia: alluminio anodizzato nero
• Frontale: plexiglass 3 mm
• Dimensioni: L 90 mm × H 150 mm × P 70 mm
• Peso: 450 g
• Risoluzione di misura: ≈0,1 Pa
• Campi di pressione configurabili: -1, 0.2, 0.5, 1, 2, 6, 10 bar
• Campi (mbar): -1000, 200, 500, 1000, 2000, 6000
• Alimentazione: 24 Vdc
• Attacchi pneumatici disponibili (mm): 4×2,7; 6×4; 8×6
• Gas di prova: Idrogeno, Aria compressa, Azoto
• Porta USB per collegamento a PC; porta seriale per stampante/lettore barcode
• LED frontali: Prova in corso, Buono, Scarto
• Ingressi: Start, Abort; richiamo fino a 7 programmi
• Uscite: Test in corso, Buono, Scarto, Scarico
• Memoria: fino a 100 programmi
• Fissaggio: barra DIN, pannello o montaggio diretto
• Regolatori esterni di pressione e portata: opzionali
