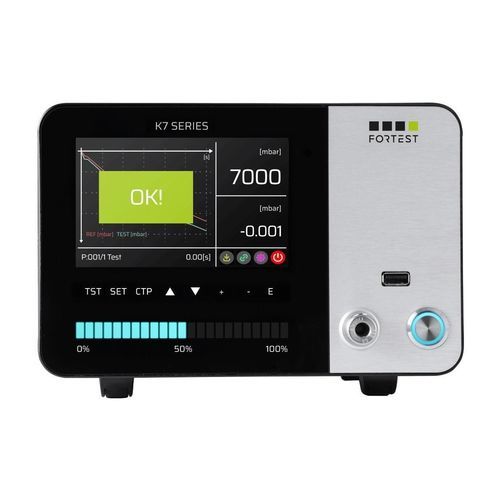

Tester di tenuta a calo di pressione assoluto K7090

a calo di pressione differenzialea vuotodi portata

Panoramica
Il K7090 integra l'architettura di misura Dual Absolute® di ForTest per superare i limiti dei sistemi differenziali tradizionali. Unisce quattro modalità di misura in un unico strumento (Calo Assoluto, Differenziale Classico, Dual Absolute, Zero Central) e offre ampia configurabilità pneumativa e scale di misura per applicazioni industriali di prova tenuta.

Vantaggi principali

• Tecnologia Dual Absolute® per maggiore stabilità e semplificazione della messa a punto
• Quattro modalità di misura in un unico dispositivo
• Progettazione a bassa manutenzione e interfaccia adatta alla produzione
• Display touch capacitivo 5,7" integrato in vetro temperato
• Barra LED dinamica e tastiera retroilluminata per gestione cicli

Configurazione pneumatica e capacità di misura
Scale di misura da -1 a 15 bar. Memorizzazione fino a 300 programmi. Kit pneumatico standard con regolatore di pressione manuale ad alta precisione (regolatore elettronico opzionale) e raccordo Stäubli® per verifica rapida con perdite tarate. Supporta test volumetrici e prove in pressione positiva/negativa ove applicabile.

Connettività e Industry 4.0
Interfacce standard: RS232, RS485, USB, Bluetooth, Wi‑Fi; Ethernet e moduli protocollo industriali opzionali (Profinet, EtherNet/IP, EtherCAT, Modbus) per integrazione SCADA/MES e logging remoto.

Settori applicativi

• Elettrodomestici
• Dispositivi medicali
• Componenti meccanici
• Idraulica / oleodinamica
• Packaging
• Sistemi pneumatici / automotive

Accessori e opzioni (selezione)

• Elettrovalvola di scarico esterna con filtro
• Valvole pneumatiche 3/5 vie, elettrovalvola pilota
• Pannelli esterni start/abort, pedale di avvio, lettore barcode
• Raccordi Stäubli® maschio/femmina
• Valvole micrometriche di precisione, Venturi, filtri aria
• Software Leak Test Manager T-Series e Data Manager T-Series
• Moduli protocollo e interfacce industriali (Profinet, EtherCAT, EtherNet/IP)

Specifiche tecniche

• Modello: K7090
• Modalità di misura: Calo Assoluto, Differenziale Classico, Dual Absolute, Zero Central
• Scale pressione: -1 a 15 bar
• Accuratezza Dp: 0,5% RDG + 3 DGT (per le gamme indicate)
• Range Dp: 0-65 mbar (scale basse), 0-650 mbar (scale alte)
• Risoluzione Dp: 0,001 mbar fino a 0,1 mbar a seconda della scala
• Accuratezza pressione diretta: 0,5% FS
• Accuratezza perdita (cc/min): 1% RDG + 0,03 cc/min; range 0-10 cc/min; risoluzione 0,01 cc/min
• Misura volume: 0-500 cc (se applicabile), risoluzione 0,1 cc, accuratezza 1% RDG + 2 cc/min
• Display: 5,7" – 800×480 px
• Dimensioni: 220 × 140 × 250 mm; Peso: 4 kg
• Temperatura operativa: 5–40 °C
• Porte: RS232 (2), RS485 (1), USB master/slave (1/1), Ethernet opzionale
• I/O standard: Start, Stop, Filling, Test, Good, Reject, 4BCD; espansioni I/O opzionali
• Numero programmi: 300; Archivio prove: avanzato; Blocco password; Nome programma 16 caratteri

Note
Risoluzione da considerare per il calcolo dell'incertezza: 1 Pa fino a 10 bar. I dati di accuratezza sono riferiti a condizioni di taratura in laboratorio. La misura di portata è volumetrica per prove di tenuta; i riferimenti a portata massica sono indicati dove applicabili. Riferimenti normativi: EN 61010-1, EN61326-1, EN1779 e norme EMC/EMI correlate.
