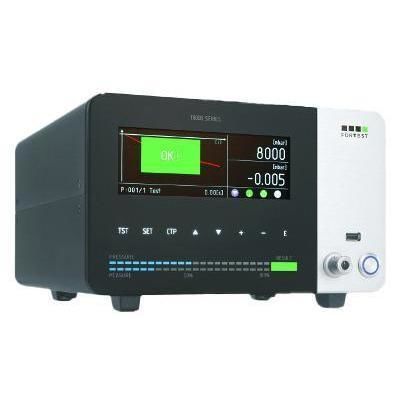

Tester di tenuta di portata T8997

di portata massicaa calo di pressione assolutotest funzionali per apparecchi a gas

Panoramica
Un tocco di innovazione. Il nuovo strumento prova tenuta T8997 unisce in un unico dispositivo misure a calo assoluto e misure massiche per prove di tenuta e prove di portata. La nuova interfaccia video ForTest MMI integra un pannello capacitivo in vetro temperato e un display a colori da 6,2" che migliora l'interazione uomo-macchina. La programmazione è più rapida grazie a una tastiera numerica integrata nei menù e alla main screen con funzioni rapide come cambio programma, archivio prove "smart" e blocco/sblocco con password.

Display e interfaccia
Display 6,2" a colori; Grafico prova; Touch screen "full area"; Tastiera di programmazione estesa.

Connettività
Dotazione standard: USB slave, RS232, RS485, Profinet, EtherNet IP ed EtherCAT. Sul pannello frontale è presente una porta USB master per memorizzazione collaudi, backup/restore parametri e aggiornamento firmware. Collegamento automatico a stampanti termiche, lettori barcode/data-matrix e marcatrici tramite menù interno.

Tecnologie di misura
T8997 integra due tecnologie: misura a calo assoluto di pressione (adatta a micro perdite) e misura massica per test di flusso. Le due misure operano singolarmente (non contemporaneamente) ed è possibile programmare sequenze automatiche dal pannello. Integrazione di processore e coprocessore per accelerare il ciclo di collaudo. Tecnologia di centraggio in finestre e doppia gabbia di Faraday optoisolata per ridurre i tempi di assestamento (< 18 ms). Risoluzione reale: 0,1 Pa a 1 bar (0,5 Pa a 6 bar).

Sezione pneumatica e affidabilità
Elettrovalvole di nuova generazione aumentano la velocità di riempimento del 30% rispetto al modello precedente. Grande resistenza all'umidità e progettazione volta a ridurre la necessità di manutenzione periodica.

Design
Pannello frontale in lastra unica di vetro temperato e alluminio per facile pulizia; adatto per uso in laboratorio e in linea di produzione. Interfaccia user-friendly con menù che mostrano solo le informazioni importanti.

Accessori inclusi / disponibili

• Elettrovalvola di scarico esterna con filtro
• Valvola pneumatica 3 vie
• Elettrovalvola di pilotaggio
• Valvola pneumatica 5 vie
• Pulsante esterno di start
• Pulsantiera esterna start/abort
• Pulsantiera esterna selezione 4 programmi
• Pedale di start
• Lettore di codice a barre
• Etichetta adesiva per stampante 4500pz
• Cavo prolunga segnali AUX
• Venturi
• Filtro aria
• Raccordo Staubli maschio
• Rubinetto micrometrico di precisione
• Rubinetto micrometrico
• Software M Series manager
• TTY
• Protocollo seriale
• Gruppo splittaggio valvole tipo "cilindri" con filtri
• Cavo seriale proprietario PC - Serie T
• Sonda esterna temperatura
• Valvola pneumatica 3 vie con valvola pilota
• MIXER-07
• Software Data Manager
• Raccordo Staubli femmina volante
• Stampante termica con spellicolatore
• Stampante termica senza spellicolatore
• Cavo adattatore AUX Serie T - Serie ET
• Pulsante Start/Abort/Buono/Scarto
• Filtro aria 5 micron

Optionals

• Valvola di scarico interna
• Pneumatica per riempimenti veloci (circuito ad alta portata, velocità di riempimento 4×)
• Raccordo frontale per fuga tarata Staubli (STANDARD)
• Regolatore di pressione di precisione frontale (STANDARD)
• Regolatore elettronico di pressione
• Circuito di autozero pressione primaria
• Pre-Riempimento
• Lettura pressione primaria in attesa
• Uscita secondaria di Scarto (terzo esito)
• Misura barometrica
• Uscita Analogica Perdita
• Scheda espansione I/O 24 Vdc
• Ingresso di Start a logica bi-manuale
• Presa Ethernet/TCP-IP
• Porta USB Attiva (STANDARD)
• Connessione WI-FI
• Kit comando radio remoto selezione programmi/start
• Bluetooth Low Energy (STANDARD)
• Misura da alta risoluzione (1M pti AD) (STANDARD)
• Interfaccia Profinet
• Interfaccia EtherCAT

Caractéristiques / spécifications techniques

• Modello: 0-1 bar | 1-2 bar | 2-6 bar
• Accuratezza Dp: 0,5% RDG + 3 DGT (per tutte le versioni)
• Range di misura Dp: 0-65 mbar
• Risoluzione Dp: 0,001 mbar (0-1 bar), 0,002 mbar (1-2 bar), 0,005 mbar (2-6 bar)
• Accuratezza pressione diretta: 0,5% FS
• Range misura pressione diretta: 0 - FS
• Risoluzione pressione diretta: 0,1 mbar
• Accuratezza misura perdita in cc/’: 1% RDG + 0,03 cc/min
• Range misura perdita in cc/’: 0-10 cc/min
• Risoluzione misura perdita: 0,01 cc/min
• Range misura portata: 0-20 l/min
• Risoluzione misura portata: 1 cc/min
• Accuratezza misura portata: 3% RDG + 0.1% FS
• Unità di misura supportate: mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s
• Dimensioni: L 270 mm × H 160 mm × P 300 mm
• Peso: 9 kg
• Dimensioni display: 800 × 280 pixel
• Range temperatura di funzionamento: 5 - 40 °C
• Porte RS232: 2
• Porte RS485: 1
• Porta USB master: 1
• Porta USB slave: 1
• Porta ethernet: optional
• Segnali I/O: Start, Stop, Filling, Test, Good, Reject, 4BCD
• Segnali I/O ausiliari (optional): 8 output programmable, 4 input programmable, 4BCD
• Numero programmi memorizzabili: 300
• Memoria archivio prove: Advanced
• Blocco con password: Yes
• Nome programma: Yes, 16 characters
• Note: la risoluzione ai fini dell'accuratezza è considerata 1 Pa; norme di riferimento incluse EN 61010-1, EN61326-1/A1, EN61000-3-2, EN61000-3-3, EN61000-4-x, EN1779
• Ulteriori note tecniche: la risoluzione ai fini del calcolo dell'incertezza è di 1 Pa fino a 10 bar; la misura di portata dei misuratori è di tipo massico riferita a 0°C – 1013,25 mbar; la misura di portata per prove di tenuta è di tipo volumetrico; accuratezze riferite a condizioni di taratura in laboratorio; accuratezza misura portata garantita fino a 2 bar, per pressioni superiori possibili variazioni
