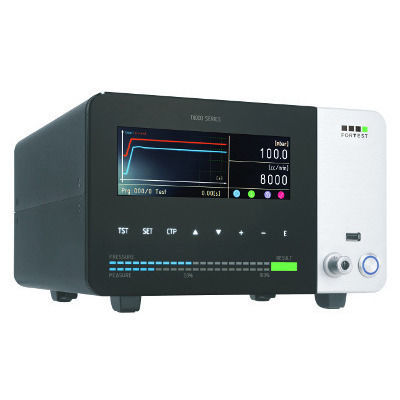

Tester di tenuta di portata T8720

a calo di pressione assolutopneumaticodi portata massica

Panoramica
Il T8720 è uno strumento per prove di tenuta su microflussi che misura e visualizza le perdite direttamente in modalità volumetrica (cc/h o cc/min) grazie a un sensore di portata a stato solido in combinazione con un sensore di pressione. Non è necessaria l'impostazione del volume del pezzo, rendendo lo strumento versatile per volumi variabili e intuitivo nell'analisi del ciclo di prova.

Caratteristiche principali

• Misura volumetrica diretta mediante sensore massico e sensore di pressione.
• Risoluzione a partire da 0,1 cc/h e fondi scala fino a 1000 cc/min a seconda della versione.
• Funzionamento ibrido tra prova a decadimento di pressione e prove di portata per coprire un'ampia gamma di misura.
• Iniezione continua di aria di prova e riempimento rapido con valvole pneumatiche ad alta portata.
• Pannello frontale in vetro temperato per una pulizia semplice e uso in produzione.

Connettività

• Porta USB host frontale per salvataggio prove, backup/restore e aggiornamento firmware.
• USB slave, RS232 (2), RS485, CAN, TTY standard; Ethernet opzionale.
• Connettore ausiliario 26 poli opzionale con 4 ingressi programmabili e 8 uscite programmabili.
• Supporto per stampanti termiche, lettori barcode/data‑matrix e marcatori tramite menu interno.

Modalità di funzionamento
Il T8720 opera con iniezione continua di aria di prova e misura direttamente il flusso di perdita. La risoluzione parte da 0,1 cc/h e varia a seconda della versione; esempi di fondo scala: 0–200, 0–500 e 0–1000 cc/min. La pressione massima di lavoro per la misura di portata è tipicamente 1 bar in base alla configurazione.

Sezione pneumatica

• Valvole pneumatiche ad alta portata e resistenti al calore per evitare surriscaldamenti in lunghi tempi di attivazione.
• Riempimento rapido dei pezzi in prova, adatto a componenti con volumi rilevanti.
• Manutenzione periodica minima dei componenti pneumatici.

Design e usabilità

• Frontale in un unico foglio di vetro temperato e alluminio per pulizia rapida.
• Interfaccia grafica e menu focalizzati sulle informazioni essenziali per laboratorio e linea di produzione.
• Programmi configurabili e blocco password per gestione utenti.

Accessori

• Pulsante esterno di avvio
• Pannello esterno start/abort
• Pannello esterno selezione 4 programmi
• Pedale di avvio
• Lettore di codice a barre
• Cavo prolunga segnali AUX
• Filtro aria 5 micron
• Software M Series manager
• Interfaccia TTY
• Protocollo seriale
• Cavo seriale PC (M Series)
• Sonda esterna di temperatura
• MIXER-07
• Software Data Manager
• Raccordo femmina Staubli
• Stampante termica con peel‑off
• Stampante termica senza peel
• Cavo adattatore AUX M Series → ET Series
• Remote Start / Abort / Good / Reject

Optional

• Raccordo frontale per perdita tarata Staubli
• Regolatore di pressione di precisione frontale
• Circuito auto zero della pressione primaria
• Visualizzazione della pressione primaria in attesa
• Uscita secondaria di scarto (terzo risultato)
• Uscita analogica perdita
• Scheda di espansione I/O 24 Vdc (8 uscite, 4 ingressi)
• Ingresso Start con logica bimanuale
• Presa Ethernet / TCP‑IP
• Porta USB attiva (host)
• Connessione Wi‑Fi
• Kit telecomando radio
• Misura ad alta risoluzione (standard)
• Misura indiretta

Specifiche tecniche

• Modelli / fondi scala esempi: pressioni 0–0,5 bar ; 0,5–6 bar ; portate 0–200, 0–500, 0–1000 cc/min.
• Accuratezza portata esempi: 1% RDG + 0,1% FS (0–200 cc/min) ; 1% RDG + 0,2% FS (0–500 e 0–1000 cc/min).
• Campo di misura portata: 0 – FS a seconda del modello ; risoluzioni esempi: 0,01 ; 0,1 ; 0,5 cc/min.
• Risoluzione misura perdita a partire da 0,1 cc/h ; misura massima fino a 1000 cc/min.
• Accuratezza pressione di riempimento: 0,5% FS ; risoluzione pressione: 0,01 mbar o 0,1 mbar a seconda della configurazione.
• Unità supportate: bar, mbar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, l/h, l/min.
• Dimensioni: 270 x 160 x 300 mm ; Peso: 8 kg ; Display: 800 x 280 pixel.
• Temperatura di funzionamento: 5 – 40 °C.
• Interfacce: RS232: 2 ; RS485: 1 ; USB host: 1 ; USB device: 1 ; Ethernet opzionale.
• I/O standard: Start, Stop, Filling, Test, Good, Reject, 4BCD ; I/O ausiliari opzionali: 8 uscite programmabili, 4 ingressi programmabili, 4BCD.
• Numero programmi memorizzabili: 300 ; Memoria archivio prove: Advanced ; Blocco con password: Yes ; Nome programma: fino a 16 caratteri.
• Nota metrologica: la risoluzione da considerare per il calcolo dell'incertezza è 1 Pa. La misura di portata dei flussimetri è massica riferita a 0 °C / 1013,25 mbar ; la misura delle perdite è volumetrica. Dati di accuratezza riferiti a condizioni di taratura in laboratorio.
