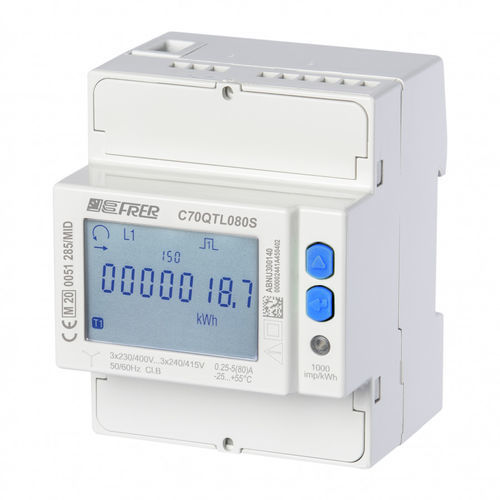

Contatore di energia elettrica trifase C70QTL080S4CAD

su guida DINcon comunicazione integrataM-Bus

Prodotto
Contatore di energia MID adatto a sistemi trifase 3/4 fili sbilanciati, collegamento diretto fino a 80 A. Formato modulare compatto a 4 moduli DIN con M-Bus integrato per la lettura remota e un'uscita impulsi per l'integrazione nei sistemi di monitoraggio.

Breve descrizione

• Trifase 3/4 fili sistema sbilanciato 400 V, collegamento diretto 80 A
• Doppia tariffa (misurazione a due tariffe)
• 1 uscita impulsi per monitoraggio remoto o contatori esterni
• Comunicazione M-Bus integrata per acquisizione automatica dei dati
• Formato modulare 4 moduli DIN per montaggio su guida DIN

Documenti disponibili

• Scheda tecnica (PDF)
• Manuale utente (PDF)
• Protocolli di comunicazione (PDF)
• Software (protetto)

Disegni tecnici

• Disegno tecnico DWG (zip)
• Disegno tecnico PDF

Caratteristiche / specificazioni tecniche

• Modello: C70QTL080S4CAD
• Tipo: Contatore di Energia MID
• Fasi: Trifase
• Cablaggio: 4 fili (diretto)
• Sistema: sbilanciato
• Tensione nominale: 400 V
• Corrente massima diretta: 80 A
• Tariffe: Doppia tariffa
• Uscite: 1 uscita impulsi
• Comunicazione: M-Bus integrata
• Dimensione modulo: 4 moduli DIN
