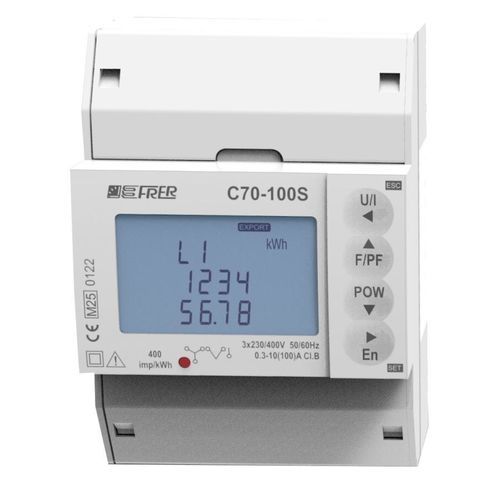

Contatore di energia elettrica trifase C70QPL100S4CAD

su guida DINmultifunzionebidirezionale

Descrizione
Contatore trifase per reti a 3 e 4 fili certificato MID. Inserzione diretta fino a 100 A. Funzionamento bidirezionale; misura energia attiva in classe B (EN50470-3). Multimisura con 2 uscite impulsi S0 e comunicazione M-Bus. Range di temperatura esteso fino a 70°C. Custodia 4 moduli DIN.

Caratteristiche disponibili nella pagina

• Sistema: Contatore di energia elettrica MID per reti trifase 3 e 4 fili
• Corrente: Inserzione diretta fino a 100 A
• Tensione nominale: 400 V
• Bidirezionale
• Energia attiva: classe B (EN50470-3)
• Multimisura
• Uscite impulsi: 2 uscite S0
• Comunicazione: M-Bus
• Range temperatura: fino a 70°C
• Custodia: 4 moduli DIN

Documentazione / Download

• Scheda tecnica
• Manuale d'uso
• Protocolli di comunicazione

Disegni tecnici

• Disegno tecnico DWG
• Disegno tecnico PDF

Caratteristiche / specifiche tecniche

• Modello: C70QPL100S4CAD
• Tipo: Contatore MID trifase 3 e 4 fili
• Tensione nominale: 400 V
• Corrente nominale: 100 A (inserzione diretta)
• Classe di misura: Energia attiva classe B (EN50470-3)
• Funzionalità: Misura multivalore, bidirezionale
• Uscite: 2 uscite impulsi S0
• Interfaccia di comunicazione: M-Bus
• Intervallo temperatura operativa: fino a 70°C
• Montaggio: Custodia 4 moduli DIN
• Omologazione: MID
