Centrale di misura digitale Q52D3L

Panoramica

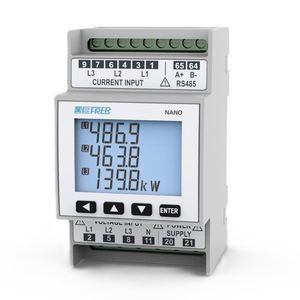

Analizzatore multifunzione compatto per l'impiego in sistemi trifase in bassa tensione (BT), con ingresso diretto mediante TA triplo miniaturizzato. Permette la visualizzazione delle principali grandezze di una rete elettrica e il conteggio dell'energia attiva e reattiva. Progettato per montaggio su modulo DIN (3 moduli).

Caratteristiche principali

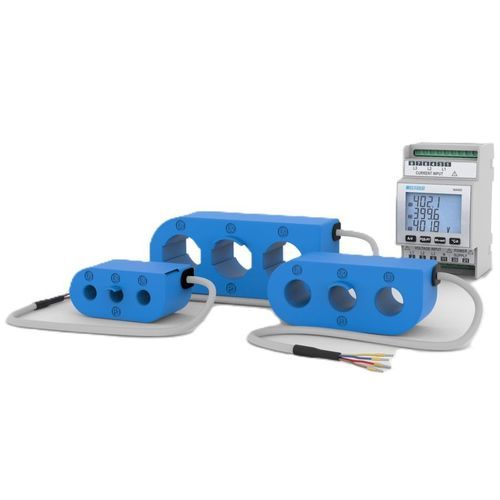

• Ingresso diretto mediante TA triplo miniaturizzato (63 A - 125 A - 160 A - 250 A) compatibile con gli interassi degli interruttori modulari
• Visualizzazione delle principali grandezze elettriche e dei conteggi di energia attiva e reattiva
• Quattro tasti frontali per accesso diretto alle misure di interesse; sequenza delle misure indicata sui tasti
• Display con dimensione dei caratteri studiata per buona leggibilità e retroilluminazione regolabile su 5 livelli di intensità
• Uso semplice e chiaro: accesso alle pagine di visualizzazione mediante pressione ripetuta dei tasti

Download disponibili

• Scheda tecnica (documento PDF)
• Manuale d'uso (documento PDF)
• Opzioni disponibili (documento PDF)

Caratteristiche / specificazioni tecniche

• Modello: Q52D3L
• Serie: NANO (3 moduli DIN)
• Tipo: Analizzatore di rete trifase per BT
• Ingresso corrente: tramite TA miniaturizzato triplo, versioni per 63 A, 125 A, 160 A, 250 A
• Funzioni: misure multifunzione di grandezze di rete, conteggio energia attiva e reattiva
• Interfaccia utente: 4 tasti frontali per accesso diretto alle funzioni
• Display: caratteri di ampia dimensione; retroilluminazione regolabile su 5 livelli
• Montaggio: compatibile con interassi degli interruttori/moduli modulari (montaggio su 3 moduli DIN)
