Centrale di misura digitale Q52D3H

Descrizione
Analizzatore multifunzione compatto per l’impiego in sistemi trifase a tre o quattro fili con carico squilibrato per bassa tensione (BT). Versione NANO H con lettura THD e misure avanzate per un monitoraggio più efficiente e indicazioni supplementari sullo stato di funzionamento del sistema.

Caratteristiche funzionali

• Misure delle principali grandezze elettriche inclusi conteggi di energia attiva e reattiva bidirezionali
• Lettura THD (Total Harmonic Distortion)

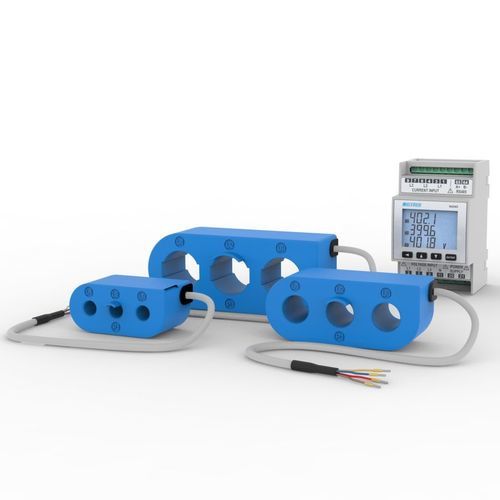

• Versione con ingresso da trasformatore di corrente (TA) e versioni con ingresso diretto tramite TA triplo miniaturizzato fornite di serie
• Disponibile in versioni con TA diretto: 63A, 125A, 160A e 250A
• Riduzione di costi e tempi di cablaggio grazie al TA triplo miniaturizzato compatto
• Compatibilità di montaggio con gli interassi degli interruttori modulari per installazioni in spazi ridotti
• Comunicazione seriale RS485 con protocollo Modbus RTU di serie
• Opzioni di uscita: 1 o 2 uscite allarme programmabili o, in alternativa, uscite impulsive per la ritrasmissione delle energie attiva/reattiva; possibilità di collegamento a moduli Uscite Analogiche

Documentazione disponibile
Scheda tecnica, Manuale d'uso, Protocolli di comunicazione (Modbus RTU), Documento opzioni e Disegno tecnico (PDF).

Caratteristiche / Specifiche tecniche

• Tipologia: Analizzatore trifase multifunzione (serie NANO, moduli su guida DIN)
• Modello: Q52D3H
• Tensioni: per impiego in sistemi trifase BT (tre o quattro fili)
• Ingressi correnti: versione con TA e versioni con TA triplo miniaturizzato 63A / 125A / 160A / 250A
• Misure energetiche: energia attiva e reattiva bidirezionale
• Misure avanzate incluse: lettura THD e ulteriori grandezze avanzate per monitoraggio
• Comunicazione: RS485 - Modbus RTU (di serie)
• Uscite: 1 o 2 uscite allarme programmabili o uscite impulsive per ritrasmissione energie; possibilità di collegamento a moduli uscite analogiche (opzionale)
• Formato: modulo compatto per montaggio su guida DIN (3 moduli DIN)
• Accessori: trasformatore di corrente triplo miniaturizzato fornito con le versioni a ingresso diretto
