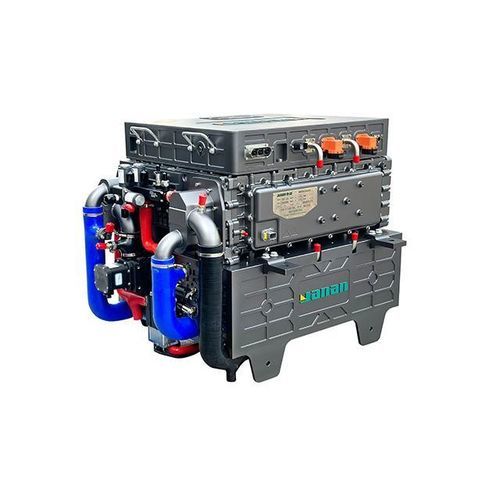

Cella a combustibile con membrana a scambio protonico YNFS series

PEMa idrogenoembedded

Panoramica del prodotto
La serie YNFS di pile a combustibile a idrogeno per veicoli è destinata ad applicazioni di trazione automotive. Le unità integrano il convertitore DC/DC, supportano la comunicazione CAN 2.0B e hanno protezione IP67. Opzioni di potenza da 32 a 120 kW per l'integrazione sul veicolo.

Modelli disponibili

• YNFS-30A
• YNFS-60A
• YNFS-90A
• YNFS-120A

Specifiche (per modello)
YNFS-30A
Potenza nominale (kW): 32
Intervallo di tensione (VDC): 450~750
Temperatura di avviamento a freddo (℃): -25
Temperatura di stoccaggio (℃): -35~60
Temperatura di esercizio (℃): -25~45
Pressione di ingresso (barg): 2.0/1.9 (H2/Air)
Protezione ingressi: IP67
Interfaccia di comunicazione: CAN 2.0B
Peso (kg): 105
Dimensioni (con DC/DC) (mm): 812×550×400

YNFS-60A
Potenza nominale (kW): 62
Intervallo di tensione (VDC): 450~750
Temperatura di avviamento a freddo (℃): -30
Temperatura di stoccaggio (℃): -40~60
Temperatura di esercizio (℃): -30~45
Pressione di ingresso (barg): 2.3/2.1 (H2/Air)
Protezione ingressi: IP67
Interfaccia di comunicazione: CAN 2.0B
Peso (kg): 186
Dimensioni (con DC/DC) (mm): 750×598×580

YNFS-90A
Potenza nominale (kW): 92
Intervallo di tensione (VDC): 450~750
Temperatura di avviamento a freddo (℃): -30
Temperatura di stoccaggio (℃): -40~60
Temperatura di esercizio (℃): -30~45
Pressione di ingresso (barg): 2.7/2.5 (H2/Air)
Protezione ingressi: IP67
Interfaccia di comunicazione: CAN 2.0B
Peso (kg): 217
Dimensioni (con DC/DC) (mm): 915×674×729

YNFS-120A
Potenza nominale (kW): 120
Intervallo di tensione (VDC): 450~750
Temperatura di avviamento a freddo (℃): -30
Temperatura di stoccaggio (℃): -40~60
Temperatura di esercizio (℃): -30~45
Pressione di ingresso (barg): 2.7/2.5 (H2/Air)
Protezione ingressi: IP67
Interfaccia di comunicazione: CAN 2.0B
Peso (kg): 225
Dimensioni (con DC/DC) (mm): 883×616×710

Dati tecnici principali

• Potenza nominale (kW): 32 / 62 / 92 / 120
• Intervallo di tensione (VDC): 450~750
• Temperatura di avviamento a freddo (℃): -25 (YNFS-30A) ; -30 (altri modelli)
• Temperatura di stoccaggio (℃): -35~60 (YNFS-30A) ; -40~60 (altri modelli)
• Temperatura di esercizio (℃): -25~45 (YNFS-30A) ; -30~45 (altri modelli)
• Pressione di ingresso (barg): 2.0/1.9 (YNFS-30A) ; 2.3/2.1 (YNFS-60A) ; 2.7/2.5 (YNFS-90A & YNFS-120A)
• Protezione ingressi: IP67
• Interfaccia di comunicazione: CAN 2.0B
• Peso (kg): 105 / 186 / 217 / 225
• Dimensioni (mm): 812×550×400 / 750×598×580 / 915×674×729 / 883×616×710
