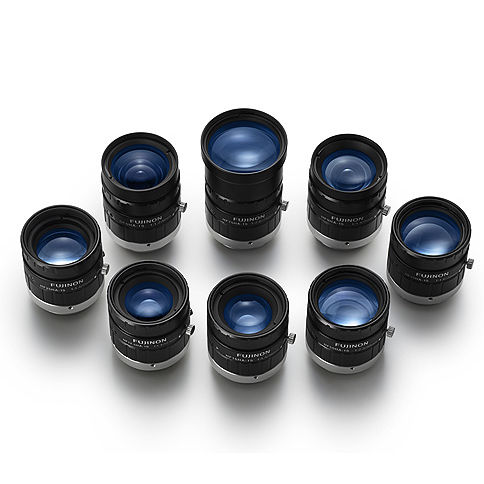

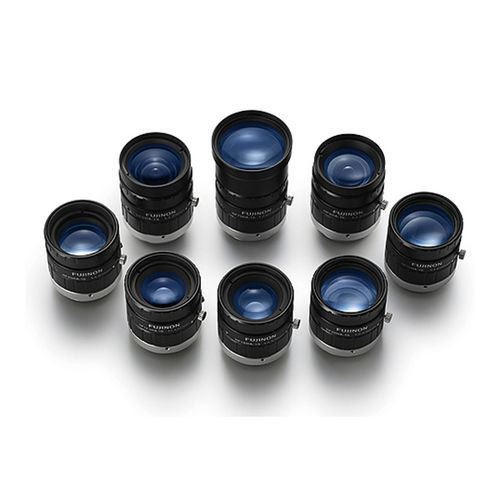

Obiettivo per telecamera grandangolo HF-HA-1S Series

di visione per macchina industrialead alta risoluzionea risoluzione megapixel

Panoramica
La serie Fujinon HF-HA-1S è una famiglia di obiettivi Machine Vision ad alta risoluzione progettata per sensori tipo 2/3" con capacità di risoluzione fino a un passo pixel di 6,2 μm. Il modello DF6HA-1S supporta sensori tipo 1/2". La serie è successiva alla HF-HA-1B mantenendo prestazioni ottiche e dimensioni meccaniche identiche.

Caratteristiche principali

• Risoluzione: supporta passo pixel fino a 6,2 μm (≈1,5 MP).
• Design meccanico resistente a vibrazioni e urti basato su Fujifilm Anti Shock & Vibration Technology (brevettata); riferimento prova vibrazione JIS C 60068-2-6 come indicato.
• Alta trasmissione infrarossa adatta all'illuminazione IR monocromatica in sistemi di visione artificiale.
• MOD molto ridotto su modelli selezionati (es.: DF6HA-1S consente MOD prossimo a 10 mm dalla parte anteriore).
• Design compatto e unificato: diametro esterno tipico φ29,5 mm (HF75HA-1S φ31,5 mm) e operatività uniforme tra i modelli.
• Gamma di 8 focali (6, 9, 12,5, 16, 25, 35, 50, 75 mm) per molteplici applicazioni industriali.
• Opzioni di basso numero F su modelli specifici (fino a F1.2) per condizioni di scarsa luce; messa a fuoco e iris manuali su tutti i modelli.

Tabella di compatibilità serie (modello → formato sensore compatibile / lunghezza focale)
DF6HA-1S → 1/2" (std.) ●, 1/3" ● → 6 mm
HF9HA-1S → 2/3" (6,2 μm) ● → 9 mm
HF12.5HA-1S → 2/3" (6,2 μm) ● → 12,5 mm
HF16HA-1S → 2/3" (6,2 μm) ● → 16 mm
HF25HA-1S → 2/3" (6,2 μm) ● → 25 mm
HF35HA-1S → 2/3" (6,2 μm) ● → 35 mm
HF50HA-1S → 2/3" (6,2 μm) ● → 50 mm
HF75HA-1S → 2/3" (6,2 μm) ● → 75 mm

Punti salienti modelli

• DF6HA-1S: lunghezza focale 6 mm; iris F1.2–F16; angolo di campo 57,3°×43,8° (1/2"); distanza di lavoro ∞–100 mm (MOD molto corto); messa a fuoco e iris manuali; filetto filtro M27 x 0.5; innesto C-mount; peso ≈50 g; sensore standard 1/2" (4,5 μm); distorsione TV -1,84 %; dimensioni Φ29,5×36,7 mm.
• HF9HA-1S: 9 mm; iris F1.4–F16; angolo 53,3°×40,5° (2/3"); ∞–100 mm; filetto filtro M27 x 0.5; innesto C-mount; peso ≈50 g; sensore standard 2/3" (6,2 μm); distorsione TV -2,00 %; dimensioni Φ29,5×35 mm.
• HF12.5HA-1S: 12,5 mm; iris F1.4–F16; angolo 39,2°×29,4° (2/3"); ∞–100 mm; filetto filtro M25.5 x 0.5; innesto C-mount; peso ≈40 g; sensore standard 2/3" (6,2 μm); distorsione TV -1,95 %; dimensioni Φ29,5×29,5 mm.
• HF16HA-1S: 16 mm; iris F1.4–F16; angolo 30,5°×22,9° (2/3"); ∞–100 mm; filetto filtro M25.5 x 0.5; innesto C-mount; peso ≈40 g; sensore standard 2/3" (6,2 μm); distorsione TV -0,87 %; dimensioni Φ29,5×29,5 mm.
• HF25HA-1S: 25 mm; iris F1.4–F16; angolo 19,4°×14,6° (2/3"); ∞–150 mm; filetto filtro M25.5 x 0.5; innesto C-mount; peso ≈40 g; sensore standard 2/3" (6,2 μm); distorsione TV -0,19 %; dimensioni Φ29,5×29,5 mm.
• HF35HA-1S: 35 mm; iris F1.6–F22; angolo 14,3°×10,8° (2/3"); ∞–250 mm; filetto filtro M25.5 x 0.5; innesto C-mount; peso ≈40 g; sensore standard 2/3" (6,2 μm); distorsione TV 0,10 %; dimensioni Φ29,5×29,5 mm.
• HF50HA-1S: 50 mm; iris F2.3–F22; angolo 10,1°×7,6° (2/3"); ∞–500 mm; filetto filtro M25.5 x 0.5; innesto C-mount; peso ≈45 g; sensore standard 2/3" (6,2 μm); distorsione TV 0,06 %; dimensioni Φ29,5×29,5 mm.
• HF75HA-1S: 75 mm; iris F2.8–F22; angolo 6,7°×5,0° (2/3"); ∞–1.100 mm; filetto filtro M30.5 x 0.5; innesto C-mount; peso ≈50 g; sensore standard 2/3" (6,2 μm); distorsione TV 0,36 %; dimensioni Φ31,5×48 mm.

Note
Il "sensore standard" indica la dimensione ideale per massimizzare la risoluzione prevista; la dimensione "max" è adattabile a seconda del modello. Verificare illuminazione e risoluzione ai bordi in funzione dell'applicazione.

Specifiche tecniche

• Nome serie: HF-HA-1S
• Marca: Fujinon (FUJIFILM)
• Obiettivo di risoluzione: passo pixel fino a 6,2 μm (≈1,5 MP)
• Sensori compatibili principali: 2/3" (std.) per la maggior parte dei modelli; DF6HA-1S compatibile 1/2"
• Innesto: C-mount
• Range iris: dipende dal modello (es. DF6HA-1S F1.2–F16; HF75HA-1S F2.8–F22)
• Filetto filtri: M27 x 0.5 / M25.5 x 0.5 / M30.5 x 0.5 a seconda del modello
• Dimensioni: tipicamente Φ29.5×(lunghezza mm); HF75HA-1S Φ31.5×48 mm
• Peso: ≈40–50 g a seconda del modello
• Operazione: messa a fuoco e iris manuali
• Distorsione TV: valori per modello
• Design: Anti Shock & Vibration Technology
• Gamma: 8 focali — 6 / 9 / 12.5 / 16 / 25 / 35 / 50 / 75 mm
