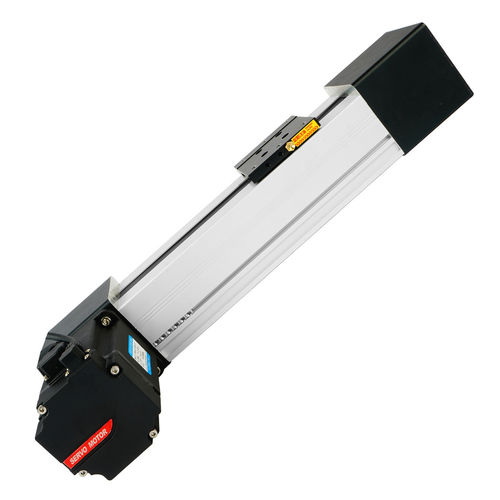

Modulo lineare a cinghia FBL80

guidatoper saldatura

Panoramica
Attuatore lineare a cinghia serie FBL80 che combina una guida lineare completamente sigillata da 80 mm con una trasmissione a cinghia ad alta velocità e lunga corsa e un motore passo-passo integrato o opzionale. Progettato per il posizionamento lineare preciso in ambienti industriali polverosi o gravosi che richiedono una lunga durata operativa.

Caratteristiche principali

• Guida lineare FBL80 completamente sigillata (larghezza corpo 80 mm) che fornisce protezione contro la polvere e funzionamento affidabile in ambienti contaminati.
• Elevata capacità di corsa con compressione minima e resistenza strutturale agli urti con oggetti duri senza deformazione.
• Alta resistenza a oli e temperature elevate per prolungare gli intervalli di manutenzione.
• Trasmissione a cinghia con puleggia sincronizzata (circonferenza 165 mm) per movimento lineare ad alta velocità e accelerazione fluida fino a 1500 mm/s.
• Disponibile con motore passo-passo integrato o senza motore per azionamenti esterni; ripetibilità di posizione 0,05 mm.

Ambiti di applicazione

• Sistemi di erogazione automatica e spruzzatura
• Attrezzature per saldatura, imballaggio e movimentazione
• Sistemi di stampa e trasportatori per laser
• Macchine per il taglio e la rifilatura di back-sheet fotovoltaici
• Robot di trasporto e moduli ausiliari di automazione
• Apparecchiature per time-lapse e banchi prova per ricerca
• Diversi processi industriali automatizzati

Specifiche tecniche

• Serie: FBL80
• Intervallo corsa: 100 mm – 3900 mm
• Precisione di posizione (ripetibilità): 0,05 mm
• Velocità massima: 1500 mm/s
• Carico massimo: 50 kg
• Circonferenza puleggia sincronizzata: 165 mm

Opzioni e integrazione

• Opzioni motore: motore passo-passo integrato o versione senza motore per unità azionanti esterne
• Interfacce di montaggio standard per integrazione diretta nei telai di automazione
• Compatibile con controller stepper comuni e sistemi di feedback encoder su richiesta
• Lunghezze di corsa personalizzate, sensori di fine corsa e staffe di montaggio disponibili
