Riscaldatore a immersione

Panoramica

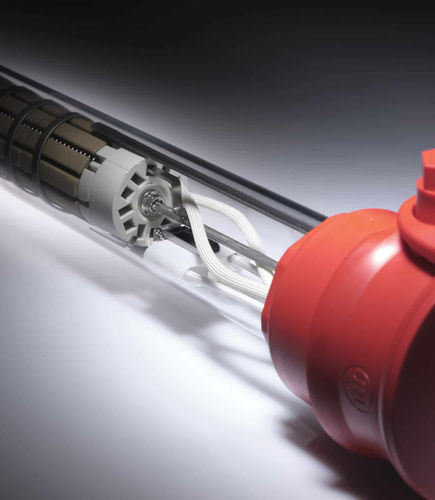

Le resistenze a immersione rivestite Rotkappe® di tipo ignifugo sono elementi di riscaldamento progettati per ridurre il rischio di degrado termico di impianti e serbatoi in caso di funzionamento a secco parziale o totale. Integrano un sistema di protezione dal surriscaldamento che interrompe automaticamente il riscaldamento quando il tubo di immersione raggiunge una temperatura critica. Sono destinate ad applicazioni di processo industriale dove sono richieste sicurezza termica e riavvio controllato.

Specifiche tecniche

• Sistema integrato di protezione dal surriscaldamento che reagisce a temperature eccessive del tubo di immersione
• Interruzione automatica in caso di surriscaldamento; è richiesto il reset manuale dopo lo scatto
• Disponibili in versioni monofase, bifase e trifase
• Modelli trifase: fino a 10 kW con relè aggiuntivo
• Progettati per montaggio verticale in serbatoi e recipienti

Vantaggi principali

• Riduce il rischio di danni termici e incendi in caso di funzionamento a secco
• Fornisce protezione intrinseca a livello dell'elemento riscaldante per processi critici
• Il reset manuale consente un'ispezione prima del riavvio
• Configurabile per diverse alimentazioni elettriche e layout di installazione
• Compatibile con la maggior parte dei fluidi di processo industriali a seconda del materiale del rivestimento

Principali applicazioni

• Riscaldamento a parete per serbatoi e recipienti industriali
• Riscaldamento di bagni chimici e vasche di processo che richiedono controllo della temperatura
• Impianti con rischio di evaporazione, perdite o livello intermittente
• Processi in cui sono richieste sicurezza termica e comportamento fail-safe

Sicurezza e conformità

• Conforme a EN 60519-1/2
• Classe di protezione: Classe 1

Opzioni e accessori (esempi)

• Chiave di montaggio SB per testa BC (chiave universale)
• Controllore di corrente differenziale DSW3/2 (necessario per unità trifase con sistema ABS)
• Scatola morsetti BC (opzioni testa: testa PP rossa; testa PVDF bianca)
• Manicotto di montaggio HM per testa BC — EPDM, foro Ø 70–76 mm
• Manicotto di montaggio EM per testa BC — EPDM, foro Ø 87–90 mm
• Supporto THB per testa ABS

Installazione e manutenzione

• Installare la resistenza in verticale e fissare il manicotto di montaggio per garantire la corretta profondità di immersione
• Verificare i collegamenti elettrici e selezionare il relè appropriato per i modelli trifase
• Dopo uno scatto, eseguire un'ispezione prima del reset manuale per confermare condizioni sicure
• Controllare periodicamente lo stato del rivestimento e delle guarnizioni in funzione della compatibilità del fluido

FAQ

• Come funziona la protezione dal surriscaldamento? — Rileva una temperatura eccessiva sul tubo di immersione e interrompe automaticamente l'alimentazione.
• Queste resistenze sostituiscono altri dispositivi di sicurezza? — No; potrebbero essere necessari dispositivi di protezione aggiuntivi secondo le normative del sito.
• Possono essere utilizzate con qualsiasi liquido? — La compatibilità dipende dal materiale del rivestimento; selezionare il materiale in base al fluido di processo.
• Cosa è richiesto dopo uno scatto? — È richiesto il reset manuale e si consiglia un'ispezione prima del riavvio.

Dati tecnici (sintesi)

• Alimentazione: monofase, bifase, trifase
• Potenza: fino a 10 kW (trifase con relè)
• Protezione: sistema integrato anti-surriscaldamento, reset manuale
• Norme: EN 60519-1/2; Classe di protezione 1
