Sensore di temperatura RTD TF

a resistenza di platinoPt100a immersione

Panoramica

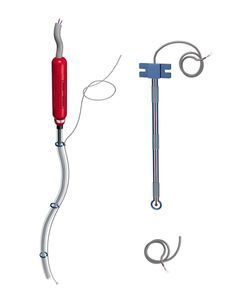

Le sonde di temperatura TF di Galvatek, dotate di sensori PT100, offrono misurazioni precise e affidabili per la regolazione e il monitoraggio delle temperature dei liquidi in ambienti industriali gravosi. Disponibili con tubo rigido o guaina flessibile in materiali altamente resistenti, si adattano a diversi requisiti dei processi termici.

Specifiche tecniche

• Sensore: PT100 a 4 fili per precisione ottimale.
• Configurazioni disponibili:
  • Guaina rigida in acciaio inossidabile, PP, PVDF o PTFE.
  • Guaina flessibile in PFA per ambienti ristretti o corrosivi.
• Lunghezze standard:
  • Guaina rigida: 300, 500 o 800 mm (altre lunghezze disponibili).
  • Guaina flessibile: lunghezza standard 1,6 m (altre lunghezze possibili).
• Gamma di temperatura: fino a 200°C a seconda del modello.
• Compatibilità: Adatte a sistemi di collegamento a 2, 3 o 4 fili per compensare resistenze parassite.

Vantaggi principali

• Alta precisione: i sensori PT100 a 4 fili riducono le interferenze per misurazioni stabili.
• Resistenza chimica: materiali come PTFE e PVDF per ambienti aggressivi.
• Adattabilità: versioni rigide o flessibili per soddisfare i requisiti di installazione.
• Manutenzione semplice: i sensori possono essere sostituiti nella guaina per estendere la vita utile.

Principali applicazioni

• Industria chimica: controllo preciso della temperatura nei serbatoi.
• Galvanica: monitoraggio dei bagni per evitare congelamento, cristallizzazione o surriscaldamento.
• Trattamento acque: controllo termico nei circuiti di trattamento.
• Settore farmaceutico: ambienti che richiedono alta precisione e resistenza chimica.

Sicurezza e conformità

• Conformi alla norma DIN EN 60751 per sensori PT100.
• Design robusto resistente ad ambienti chimici aggressivi e alte temperature.
• Progettate per prestazioni costanti in condizioni estreme.

Opzioni e accessori

• Chiave di montaggio SB per testina BC — chiave universale per il montaggio.
• Chiave di montaggio SL per testina LC — per apertura della scatola morsetti LC e del pressacavo.
• Scatola morsetti LC — testina rossa (PP) o testina bianca (PVDF) per terminazione elettrica.
• Scatola morsetti BC — scatola morsetti per testina BC (materiali testa PP o PVDF disponibili).
• Manicotto di montaggio HM per testina BC — fissa il riscaldatore a immersione nelle traverse del serbatoio; diametro di foratura 70–76 mm; materiale EPDM.
• Manicotto di montaggio ML per testina LC — consente l'installazione in spazi ristretti sulle traverse del serbatoio; diametro di foratura 63 mm; materiale EPDM.
• Manicotto di montaggio EM per testina BC — installazione a ingombro ridotto; diametro di foratura 87–90 mm; materiale EPDM.
• Supporto HL per testina LC — fissato con viti sul bordo del serbatoio; materiale PP.
• Supporto HB per testina BC — supporto per riscaldatori a immersione con lunghezza massima tubo di immersione 800 mm; materiale PP.

Caratteristiche / specifiche tecniche

• Sensore: PT100 4 fili.
• Tipi di guaina: rigida (acciaio inossidabile, PP, PVDF, PTFE) o flessibile (PFA).
• Lunghezze rigide: 300, 500, 800 mm (altre lunghezze disponibili).
• Lunghezza standard flessibile: 1,6 m (altre lunghezze possibili).
• Gamma di temperatura: fino a 200°C (a seconda del modello).
• Compatibilità di collegamento: sistemi a 2, 3 o 4 fili.
• Normativa: DIN EN 60751 per sensori PT100.
