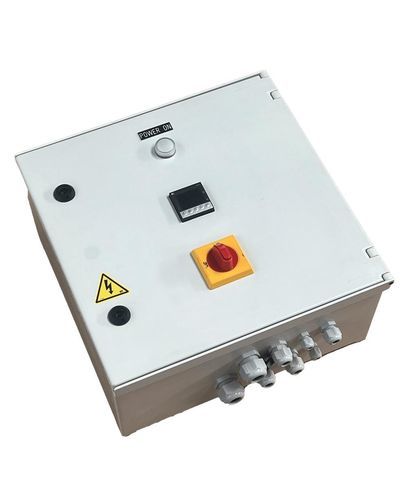

Pannello di controllo di potenza Galvabox 5T20-3AA

per elemento riscaldantedi temperaturacon microprocessore

Riassunto del prodotto
Il Galvabox 5T20-3AA è un quadro di controllo trifase compatto, progettato per la gestione precisa di riscaldatori a immersione in ambienti industriali gravosi. Integra un regolatore PID digitale con auto-tuning e supporta diverse opzioni di rilevamento del livello per un funzionamento sicuro fino a 20 kW a 400 V trifase.

Specifiche tecniche

• Tensione di alimentazione: 400 V trifase, 50/60 Hz.
• Potenza massima: 20 kW (30 A).
• Dimensioni: 400 x 400 x 200 mm.
• Grado di protezione: IP65 (EN 60529).
• Tipo di controllo: PID, auto-adattivo con auto-tuning.
• Ingresso di misura: Sonda PT100 a 3 fili.
• Ingresso di sicurezza: Compatibile con interruttori di livello a galleggiante (MTSu) o a elettrodo resistivo (NS2).
• Unità di potenza: Relè statico tiristorizzato 40 A.
• Connessione: Morsettiera centralizzata con 4 pressacavi per alimentazione, riscaldatore a immersione, PT100 e dispositivo di sicurezza livello.

Vantaggi principali

• Installazione semplice: Ingombro ridotto e morsettiera centralizzata per cablaggio rapido.
• Compatibilità avanzata: Funziona con più riscaldatori a immersione e sensori di livello.
• Affidabilità e sicurezza: Protezione elettrica con trasformatore, fusibili e ripristino automatico della sicurezza di livello.
• Display intuitivo: Regolatore con grande display LCD a colori per una lettura chiara delle temperature misurate e del setpoint.
• Resistenza alla corrosione: Scocca in plastica adatta a galvanotecnica e stoccaggio di prodotti chimici.

Applicazioni principali

• Controllo termico per riscaldatori industriali a immersione fino a 15 kW in usi tipici.
• Controllo preciso della temperatura in bagni chimici e serbatoi di processo.
• Impiego in ambienti corrosivi come industria chimica e galvanica.
• Gestione sicura dei livelli di vasche e serbatoi con ingressi di sicurezza integrati.

Sicurezza e conformità

• Grado di protezione: IP65, idoneo per ambienti industriali gravosi.
• Protezione dell’apparecchiatura: Monitoraggio livello e disconnessione automatica in caso di rottura della sonda o cortocircuito.
• Normative: Progettato per soddisfare le norme elettriche e di sicurezza industriali applicabili.

Opzioni e accessori

• Sonda PT100 a 3 fili (sensore di temperatura).

Caratteristiche / specifiche tecniche

• Tensione di alimentazione: 400 V trifase, 50/60 Hz
• Potenza massima: 20 kW (30 A)
• Dimensioni: 400 x 400 x 200 mm
• Grado di protezione: IP65 (EN 60529)
• Tipo di controllo: PID auto-adattivo con auto-tuning
• Ingresso di misura: Sonda PT100 a 3 fili
• Ingresso sicurezza: Compatibile con MTSu (galleggianti) e NS2 (elettrodi resistivi)
• Unità di potenza: Relè statico tiristorizzato 40 A
• Connessione: Morsettiera centralizzata con 4 pressacavi
