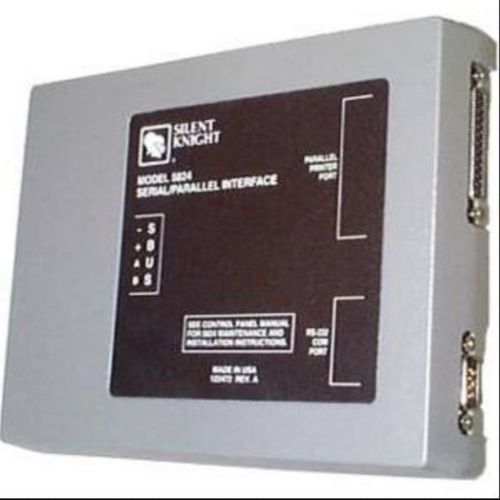

Gateway di comunicazione 005824

serieRS-232con montaggio a parete

Panoramica
I moduli gateway seriale e parallelo permettono di collegare praticamente qualsiasi stampante compatibile PC a un pannello di controllo antincendio Silent Knight® Series (FACP) e di generare report in loco. È possibile stampare un registro degli eventi in tempo reale e generare report chiari sullo storico degli eventi e sullo stato dei rivelatori. Questi moduli forniscono inoltre l'interfaccia gateway per comunicare con altri sistemi, come un sistema di controllo dell'edificio. Il protocollo gateway è un flusso di dati prodotto dal FACP che può essere usato per visualizzare gli eventi di sistema su un monitor PC; consente a un sistema di controllo dell'edificio di gestire gli eventi e di silenziare o azzerare il FACP e può essere utilizzato per interfacciarsi con grafici CAD.

Caratteristiche e vantaggi

• Collegamento di stampanti PC-compatibili standard tramite uscita parallela o seriale RS-232
• Installazione rapida e semplice; involucro per montaggio a parete
• Interruttori DIP per impostare i codici ID
• Segnalazione esaurimento carta e guasti di sistema sul pannello antincendio
• Supporta la stampa dei registri eventi in tempo reale e report con data/ora
• Il protocollo gateway trasmette gli eventi FACP per visualizzazione e integrazione con sistemi di controllo dell'edificio e grafici CAD
• Compatibile con software di annunci grafici basato su PC

Certificazioni

• NFPA 72 e NFPA 101
• UL Listed
• CSFM 7165-0559:0502
• MEA: 429-92-E Vol 9
• FM Approved

Applicazioni e note
Utilizzare i moduli gateway seriale e parallelo per fornire uscite per stampanti e instradare i flussi di eventi FACP verso PC o sistemi di controllo dell'edificio. Possono essere installati più moduli in un impianto per supportare stampanti posizionate strategicamente e interfacce gateway distribuite. Il protocollo gateway fornisce lo streaming degli eventi per visualizzazione e integrazione di controllo, inclusa la possibilità di silenziare o azzerare il FACP da un sistema interfacciato.

Specifiche tecniche

• Nome prodotto: Serial and Parallel Gateway Module
• Numero prodotto (sito interno): P1903246
• ID prodotto: 349501
• Marca(e): Farenhyt; Gamewell-FCI; Silent Knight
• Involucro: Involucro plastico per montaggio a parete
• Uscite: Uscita parallela e seriale RS-232
• Compatibilità stampante: Stampanti standard compatibili PC
• Indicatori / segnalazione: Esaurimento carta e guasti di sistema segnalati sul pannello antincendio
• Configurazione: Interruttori DIP per impostare i codici ID
• Report: Registrazione eventi e report con data/ora
• Interfacce: Protocollo gateway per visualizzazione eventi su monitor PC; può interfacciarsi con sistemi di controllo edificio e grafici CAD; compatibile con software annunci grafici per PC
• Montaggio: Montaggio a parete
