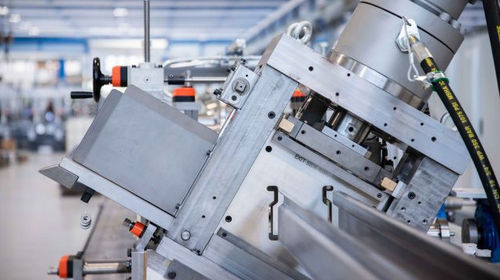

Linea di profilatura per montanti di scaffalature portapallet

per profilatiper dispensa a scomparsaautomatica

Panoramica prodotto

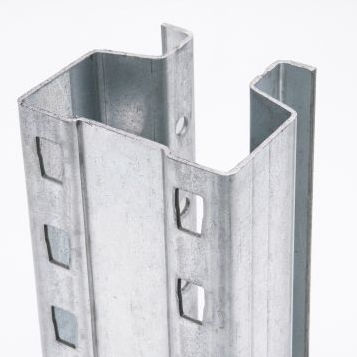

Realizziamo linee di profilatura per montanti di scaffalature portapallet e soppalchi industriali, dove finitura superficiale, tolleranze strette e ripetibilità sono fondamentali per l’assemblaggio corretto e l’aggancio sicuro dei componenti. Le linee sono configurabili per produrre montanti pronti per l’assemblaggio secondo specifiche industriali.

Soluzioni di profilatura e vantaggi
Le soluzioni Gasparini combinano velocità di produzione, flessibilità di setup e integrazione software per massimizzare l’efficienza della linea.

• Qualità e tolleranze: finitura superficiale e tolleranze strette garantite indipendentemente dallo spessore o dalla velocità di produzione, assicurando montanti che si accoppiano con precisione.
• Controllo dello spring-back: profilatura a freddo con taglio integrato per ridurre l’effetto testa-coda e ottenere profili più diritti e stabili.
• Setup rapidissimo: cambi di sezione e riattrezzaggi rapidi (TWIN: cambio sezione in meno di 5 minuti; PRO: setup in meno di 1 ora; cassette intercambiabili: riattrezzaggio in meno di 1 ora).
• Software e connettività: interfacce HMI dedicate, integrazione ERP, formati import/export flessibili per produzione e reportistica, architettura intuitiva per avviamenti e cambi formato rapidi.

Tecnologie ausiliarie integrate in linea
Gasparini integra tecnologie ausiliarie direttamente nella linea di profilatura per fornire un processo completo e un prodotto finito. Per la produzione dei montanti, i processi inclusi sono:

• Sistema di raddrizzatura
• Sistema di punzonatura
• Sistema di taglio

Attrezzature opzionali in linea
Attrezzature opzionali per aumentare efficienza e disponibilità macchina riducendo i tempi di cambio formato:

• Sistema di caricamento automatico coil
• Gruppo giunzione lamiera
• Sistema di cambio rapido matrici
• Sistema di scarico automatico
• Sistema automatico di impilaggio, imballaggio, reggiatura ed etichettatura

Dati tecnici principali

• Campo spessori: fino a 5 mm
• Velocità di produzione: fino a 30 m/min
• Lunghezza profili: da 1.000 mm a 14.000 mm
• Dimensione massima profilo: L 180 mm × H 160 mm
• Tecnologie di profilatura: sistemi TWIN e PRO, cassette intercambiabili opzionali per rapidi cambi formato

Nota sicurezza
Durante dimostrazioni o registrazioni le protezioni e barriere di sicurezza potrebbero essere rimosse o non visibili. Tutti i dispositivi di sicurezza devono essere installati e funzionanti per l’uso in sicurezza della macchina.

Caratteristiche / specifiche tecniche

• Range di spessore: fino a 5 mm
• Velocità produttiva: fino a 30 m/min
• Tempo di set-up: TWIN cambio sezione < 5 min; PRO setup < 1 h; cassette intercambiabili riattrezzaggio < 1 h
• Tecnologia di profilatura flessibile: cassette intercambiabili, TWIN
• Intervallo lunghezze profili: 1.000–14.000 mm
• Dimensione massima profilo: L 180 mm × H 160 mm
• Processi ausiliari inclusi: raddrizzatura, punzonatura, taglio
• Opzioni in linea: caricamento automatico coil, giunzione lamiera, cambio rapido matrici, scarico automatico, impilaggio/imballaggio/reggiatura/etichettatura
• Software e connettività: HMI dedicate, integrazione ERP, import/export per produzione e reportistica
