Profilatrice per profilati a C

per profilatiper dispensa a scomparsaper profili reggipiano

Panoramica

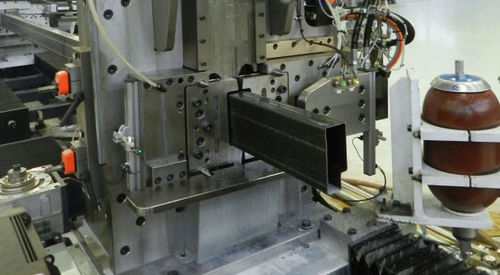

Progettiamo e forniamo linee di profilatura (roll forming) dedicate alla produzione di travi e traverse per scaffalature industriali e soppalchi. Queste soluzioni sono pensate per produttori di scaffalature che necessitano di alta produttività, ripetibilità dimensionale e integrazione completa del processo.

Caratteristiche tecniche principali

• Intervallo di spessori: fino a 2,0 mm (0,08 in)
• Velocità di produzione: fino a 60 m/min (197 ft/min)
• Tecnologie di profilatura: TWIN, PRO
• Tempi di set-up: TWIN meno di 5 minuti; PRO meno di 1 ora
• Lunghezze dei profili: da 1.000 mm a 6.000 mm (39 in – 236 in)

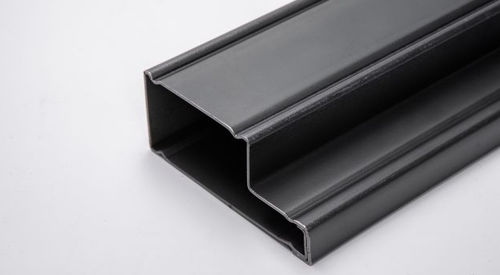

• Esempi di dimensioni massime dei profili: travi a scatola / a gradino fino a L 60 × H 200 mm (2,4 in × 7,9 in); profili C fino a L 800 × H 80 mm (31,5 in × 3,1 in)

Tecnologie ausiliarie per il roll forming

• Sistema di raddrizzatura
• Sistema di punzonatura
• Sistema di taglio

Opzioni in linea

• Sistema automatico di caricamento bobine
• Unità di giunzione lamiera
• Sistema di cambio rapido utensili
• Unità di saldatura HF automatica per connettori
• Sistema di scarico automatico
• Sistema automatico di impilamento, imballaggio, fasciatura ed etichettatura

Qualità, tolleranze e resa del materiale
La qualità della superficie e tolleranze dimensionali rigorose sono fondamentali per travi e traverse che devono essere assemblate o incastrate con precisione. Il processo di profilatura combinato con un taglio ottimizzato riduce il ritorno elastico, migliorando la resa finale e minimizzando sfridi e rilavorazioni.

Software e integrazione Industria 4.0

• Interfacce HMI dedicate per il controllo della linea di profilatura
• Integrazione ERP per sincronizzazione dei dati con il sistema di gestione del cliente
• Compatibilità e flessibilità in import/export di dati multi-formato per produzione, tracciabilità e reportistica

Vantaggi

• Riduzione dei tempi di set-up e aumento della disponibilità macchina (TWIN per cambi rapidi)
• Ripetibilità dimensionale e finitura superficiale adatte ad applicazioni di scaffalatura
• Linee modulari e completamente integrabili: dalla bobina all'impilamento
• Software proprietario che consente efficienza operativa e reportistica

Specifiche tecniche

• Spessore: fino a 2,0 mm / calibro 12
• Velocità di produzione: fino a 60 m/min (197 ft/min)
• Tempo di set-up: TWIN meno di 5 min; PRO meno di 1 ora
• Tecnologia di profilatura flessibile: intercambiabile, TWIN
• Lunghezze dei profili: 1.000 mm – 6.000 mm (39 in – 236 in)
• Esempi massimi di profilo: travi scatola/a gradino fino a L 60 × H 200 mm; profili C fino a L 800 × H 80 mm
• Stazioni ausiliarie integrate: raddrizzamento, punzonatura, taglio
• Opzioni di automazione in linea: caricamento bobina, giunzione lamiera, cambio rapido utensili, saldatura HF per connettori, scarico, impilamento/imballaggio/fasciatura/etichettatura
• Funzionalità software: HMI dedicata, integrazione ERP, import/export dati multi-formato
