Tubo flessibile idraulico CPB Mine

per idrocarburiper acquain acciaio

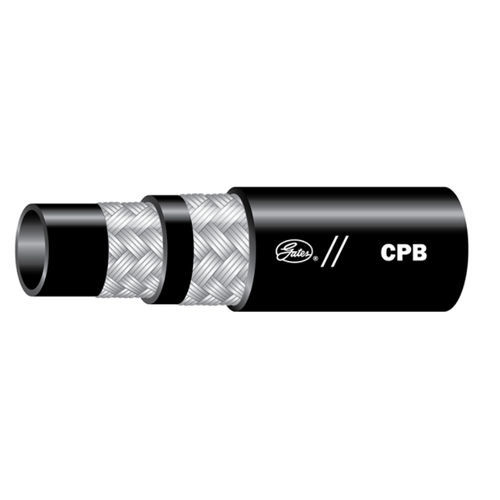

Panoramica del prodotto
Raccomandato per linee idrauliche ad alta pressione in apparecchiature longwall e sistemi di supporto del tetto. Adatto a fluidi a base petrolifera o emulsioni acquose. Costruzione a treccia a due fili con pressioni di esercizio statiche e dinamiche indicate sul tubo.

Caratteristiche principali

• Progettato per linee idrauliche ad alta pressione in attrezzature longwall e sistemi di supporto del tetto, per fluidi a base di petrolio o emulsioni acquose.
• Accoppiamenti: MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• La pressione di esercizio dinamica secondo BCS174 considera le frequenti sovrapressioni in servizio.
• Il rivestimento MegaTuff™ offre una resistenza all'abrasione notevolmente maggiore e migliore resistenza a ozono/agent atmosferici (test di abrasione ISO 6945).
• Test di qualificazione: 100.000 cicli di impulso al 133% della pressione di esercizio dinamica.
• La pressione di esercizio statica si applica ai circuiti con scarse variazioni di pressione e consente valori ammissibili superiori.
• BCS174 osserva che i circuiti idraulici interni nei sistemi di supporto del tetto operano in condizioni quasi stazionarie con carico dinamico ridotto; le tubazioni possono accettare valori statici più elevati.
• Secondo EN 853 2SN: la pressione di esercizio statica ammissibile è approssimativamente nel rapporto 1:2,5 rispetto alla pressione di rottura.
• Pressioni di rottura riferite alla specifica EN (nota: Gates mantiene pressioni minime di rottura superiori).
• Specificate come superiori in alcuni aspetti rispetto ai requisiti SAE e ISO.

Varianti / Tutte le parti (tabella)
Part # | Prod. # | Descrizione | Diametro interno (in) | Diametro interno (mm) | Diametro esterno (in) | Diametro esterno (mm)
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

Specifiche tecniche

• Costruzione: Tubo idraulico a treccia a due fili (configurazione EN 853 2SN).
• Applicazioni: Apparecchiature longwall, sistemi di supporto del tetto, linee idrauliche ad alta pressione.
• Fluidi: Fluidi a base di petrolio o emulsioni acquose.
• Compatibilità accoppiamenti: MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• Norme e test: EN 853 2SN per la pressione di esercizio statica; ISO 6945 per l'abrasione; qualificazione include 100.000 cicli di impulso al 133% della pressione di esercizio dinamica.
• Note sulle prestazioni: Il rivestimento MegaTuff™ aumenta la resistenza all'abrasione e migliora la resistenza a ozono/agent atmosferici.
• Comportamento alla pressione: Pressione di esercizio dinamica (BCS174) per sovrapressioni frequenti; pressione di esercizio statica per circuiti quasi stazionari.
• Confronto: Pressioni di rottura riferite alla norma EN; specificato per superare aspetti rilevanti di SAE e ISO.
