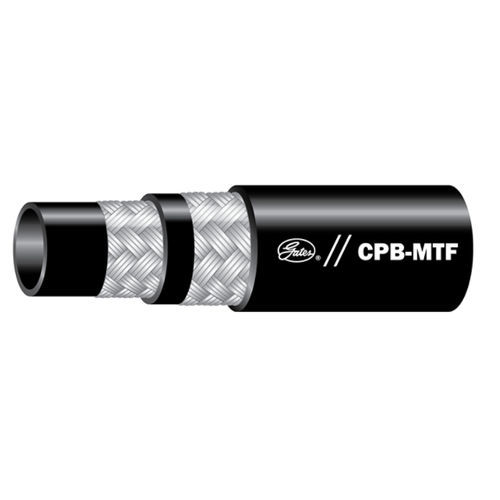

Tubo flessibile idraulico CPB Mine - MegaTuff™

per idrocarburiper acquain acciaio

Panoramica
Raccomandato per linee idrauliche ad alta pressione su attrezzature longwall e sistemi di sostegno del tetto. Idoneo per fluidi a base di petrolio o emulsioni a base d'acqua. Costruzione a treccia doppia che fornisce valori di pressione sia statici che dinamici; le classi sono riportate sul tubo.

Punti chiave

• Applicazione: linee idrauliche ad alta pressione per attrezzature longwall e sistemi di sostegno del tetto.
• Fluidi approvati: fluidi a base petrolifera o emulsioni acquose.
• Attacchi: compatibile con MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• Resistenza all'abrasione: MegaTuff™ offre fino a 300× la durata rispetto a tubi standard nei test di abrasione tubo-a-tubo e tubo-a-metallo secondo ISO 6945.
• Qualificazione: testato per 100.000 cicli di impulso al 133% della pressione di esercizio dinamica.
• Normative: EN 853 2SN (la pressione di esercizio statica approssima un rapporto 1:2,5 rispetto alla pressione di rottura); riferimento BCS174 per circuiti di sostegno quasi in regime stazionario; confronti con specifiche SAE e ISO.

Caratteristiche e vantaggi

• La costruzione a treccia doppia fornisce classi di pressione statiche e dinamiche distinte, adatte ai circuiti idraulici di sostegno con carichi dinamici limitati (BCS174).
• Progettato per lunga durata in condizioni abrasive tipiche delle applicazioni minerarie e per migliore resistenza all'ozono e agli agenti atmosferici.

Varianti di pezzi disponibili

• Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
• 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
• 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
• 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
• 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
• 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
• 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
• 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
• 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
• 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5

Specifiche tecniche

• Applicazione raccomandata: linee idrauliche ad alta pressione per attrezzature longwall e sistemi di sostegno del tetto.
• Costruzione: tubo a treccia doppia con valori di pressione statici e dinamici.
• Fluidi approvati: fluidi a base di petrolio o emulsioni acquose.
• Compatibilità attacchi: MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• Resistenza all'abrasione: fino a 300× la durata rispetto a tubi standard secondo ISO 6945.
• Test di qualifica: 100.000 cicli di impulso al 133% della pressione di lavoro dinamica.
• Norme e classificazioni: EN 853 2SN; riferimento BCS174 per circuiti quasi stazionari; confronti con specifiche SAE e ISO.
• Dimensioni/varianti disponibili: vedere Varianti di pezzi disponibili per codici e dati dimensionali.
