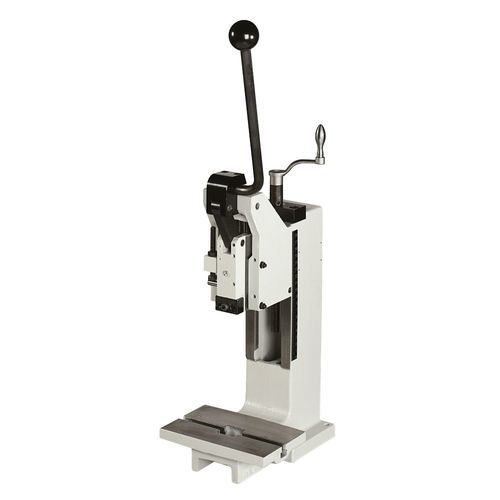

Pressa manuale 8/12 HKPV

punzonatriceper assemblaggiocompatta

Panoramica
Pressa a leva manuale per punzonatura e assemblaggio precisi in ambito industriale e officina. Design compatto con altezza di installazione regolabile e pezzo di serraggio rimovibile per una facile adattabilità degli utensili.

Tabella delle dimensioni
A2: 328
B: 140
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 75-240
X1: 0-45
Y: 655-820

Caratteristiche uniche
Unico in GECHTER: guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di serraggio.
1 x DIN 650 M8x10

Accessori (selezione mostrata nella scheda prodotto)

• Base: Pressa standard con altezza di installazione aumentata
• Base: Pressa standard senza accessori
• Base: Pressa standard con gola di passaggio aumentata
• Accessori: Micro-regolazione PFE
• Accessori: Blocco di ritorno meccanico
• Accessori: Regolazione di profondità di precisione PTE (adattatore)
• Accessori: Piastra di centraggio con foro centrale
• Accessori: Contatore di corse meccanico
• Accessori: Impugnatura ergonomica
• Accessori: perno di serraggio senza collarino
• Accessori: perno di serraggio con collarino
• Tavola scorrevole: Tavola scorrevole ad alta portata, meccanica
• Tavola scorrevole: Tavola scorrevole ad alta portata, meccanica con perno di bloccaggio
• Supporto di serraggio: Supporto di serraggio ca. H 160 x L 130 x P 58 mm (solo per colonne con sbalzo aumentato)
• Supporto di serraggio: Supporto di serraggio ca. H 160 x L 130 x P 118 mm (solo per colonne con sbalzo aumentato)

Specifiche tecniche

• Tipo di pressa: Pressa a leva manuale
• Azionamento: Manuale
• Sbalzo: 120 mm
• Altezza di installazione regolabile: 75 mm - 240 mm
• Corsa regolabile: 23 - 45 mm
• Forza massima al punto morto inferiore: 20 kN o 16 kN
• Forza massima consentita sulla leva: 350 N
• Foro di posizione: Ø10 H7
• Pezzo serrato: Pezzo di serraggio rimovibile
• Guida antirotazione: Guida prismatica
• Guida regolabile senza gioco: Tramite battute di regolazione
• Posizione della leva: Regolabile a 360° destra e sinistra
• Regolazione altezza unità guida: Manovella
• Coppia di serraggio per vite dell'unità guida: 120 Nm
• Colore standard: RAL 7035
• Peso: 32 kg
