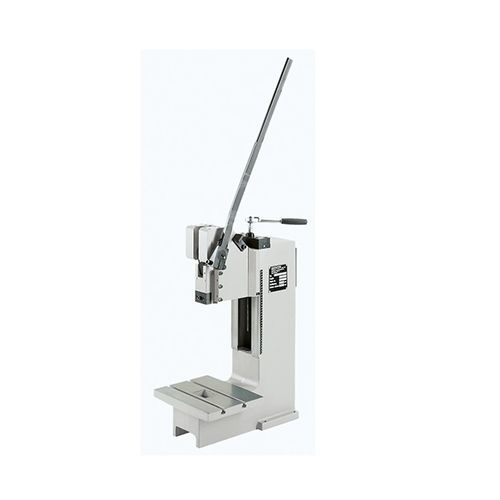

Pressa manuale 50 HKP

per assemblaggiodi rivettaturaa ginocchiera

Panoramica
Pressa a leva manuale progettata per operazioni di pressatura manuale di precisione in applicazioni industriali e officina. La guida prismatica regolabile senza gioco garantisce un preciso scorrimento; il pezzo bloccato può essere rimosso in avanti senza danneggiare il perno di bloccaggio. Indicata per assemblaggi, rivettature e operazioni di pressatura.

Tabella dimensioni
A2: 565
B: 220
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 110-370
X1: 0-15
Y: 1250-1510

Accessori e versioni base

• Base: Pressa standard senza accessori
• Base: Pressa standard con gola ingrandita
• Base: Pressa standard con altezza di installazione aumentata
• Accessori: Perno di bloccaggio senza collarino
• Accessori: Perno di bloccaggio con collarino
• Accessori: Regolazione di profondità di precisione PTE (adattatore)
• Accessori: Piastra di centraggio con foro centrale
• Accessori: Contatore meccanico di corse
• Opzioni tavola scorrevole: Tavola scorrevole ad alta capacità, meccanica
• Opzioni tavola scorrevole: Tavola scorrevole ad alta capacità, meccanica con perno di bloccaggio
• Supporti di montaggio: ca. H 160 x L 130 x H 58 mm (solo per colonne con sbalzo aumentato)
• Supporti di montaggio: ca. H 160 x L 130 x H 118 mm (solo per colonne con sbalzo aumentato)

Caratteristiche / Specifiche tecniche

• Tipo di pressa: Pressa a leva manuale
• Azionamento: Manuale
• Sbalzo: 200 mm
• Altezza di installazione regolabile: 110 mm - 370 mm
• Corsa: 15 mm
• Forza max. di pressa al PMI: 55 kN
• Forza massima ammessa al leveraggio: 330 N
• Foro di posizione: Ø25 H7
• Pezzo serrato: Pezzo serrato removibile
• Guida anti-rotazione: Guida prismatica
• Guida regolabile senza gioco: Tramite battute di regolazione
• Posizione della leva manuale: Destra, regolabile 360°
• Regolazione altezza unità guida: Cricchetto
• Fissaggio unità guida per vite: 170 NM
• Colore standard: RAL 7035
• Peso: 184 kg
