Pressa idropneumatica 150 HPPS

sbavatricedi formaturadi assemblaggio

Panoramica del prodotto

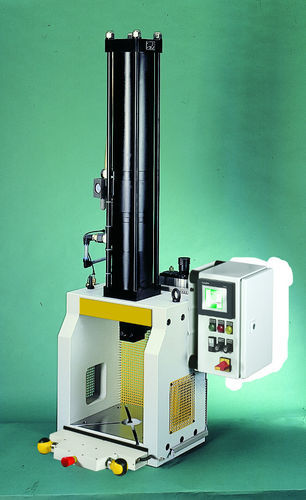

La HPPS è una pressa idropneumatica a telaio ad H che eroga una forza di pressa di 150 kN (krafthub). È studiata per operazioni di pressatura controllate e ripetibili in linee produttive industriali e celle di assemblaggio.

Applicazioni

• Inserimento a pressione, calibratura e crimpatura
• Rivettatura, clinching e giunzione di componenti
• Assemblaggio componenti e rifilatura
• Operazioni di formatura a corsa corta e alta forza

Tabella dimensionale
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Opzioni base

• X1 = corsa 50 mm con krafthub 6 mm
• X1 = corsa 100 mm con krafthub 6 mm
• X1 = corsa 50 mm con krafthub 12 mm
• X1 = corsa 100 mm con krafthub 12 mm (lunghezza corsa personalizzata su richiesta)

Accessori

• Pulsante a pedale cablato con connettore per SpiceFlex / D-Con
• Comando di sicurezza a due mani ZS08
• Comando di sicurezza a due mani ES07
• SpiceFlex modulare
• Serie SE per semplice comando di sicurezza a due mani

Specifiche tecniche

• Tipo di pressa: Pressa idropneumatica a telaio ad H
• Comando: Con controllo (opzionale)
• Altezza di installazione: 303 mm
• Larghezza di installazione: 353 mm
• Corsa / krafthub: 50 mm / 6 mm (opzioni possibili)
• Forza di pressa (krafthub): 150 kN
• Forza di pressa (avanzamento): 6,5 kN
• Forza di estrazione (ritorno): 6,2 kN
• Generazione della forza: Cilindro idropneumatico
• Pressione di esercizio: 6 bar
• Foro di posizionamento: Ø 25 H7
• Elemento di serraggio: Elemento di serraggio removibile
• Guida anti-torsione: Guida a colonne
• Collegamento tubazione: 1/2''
• Comando di sicurezza a due mani ZS08: Opzionale
• Comando di sicurezza Spice Flex: Opzionale
• Colore standard: RAL 7035
• Peso: 420 kg

Informazioni per l'ordine
Corsie opzionali, comandi di sicurezza e pacchetti di controllo modulari disponibili su richiesta. Indicare la lunghezza corsa richiesta, l'opzione di controllo e gli accessori al momento dell'ordine.
