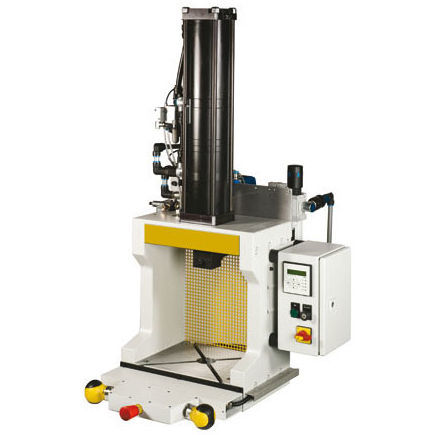

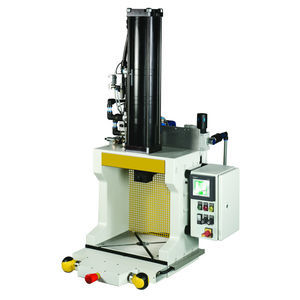

Pressa idropneumatica 150 HPPV

di produzionedi assemblaggioper applicazioni industriali

Panoramica
Pressa idropneumatica a telaio a H, modello presentato con forza di pressata di 150 kN. Adatta ad applicazioni industriali di produzione e assemblaggio che richiedono elevata forza generata da un sistema idropneumatico. Opzioni di controllo e configurazioni di sicurezza disponibili per integrazione in linee di produzione.

Tabella dimensioni
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Varianti di base disponibili

• X1 = corsa 50 mm con corsa di potenza 6 mm
• X1 = corsa 100 mm con corsa di potenza 6 mm
• X1 = corsa 50 mm con corsa di potenza 12 mm
• X1 = corsa 100 mm con corsa di potenza 12 mm, lunghezze corsa personalizzate su richiesta

Accessori (esempi)

• Controllo di sicurezza a due mani ES07
• SpiceFlex modulare
• Serie SE per semplice controllo di sicurezza a due mani
• Pulsante pedale cablato con connessione a spina per SpiceFlex / D-Con
• Controllo di sicurezza a due mani ZS08

Note
Area download contiene pacchetti tecnici e file ZIP per diverse configurazioni (varianti con ZS07 o SpiceFlex e diverse combinazioni corsa/corsa di potenza).

Specifiche tecniche

• Modello/Serie: HPPV
• Tipo di pressa: Pressa idropneumatica a telaio a H
• Azionamento: Con controllo (opzionale)
• Altezza di installazione: 303 mm
• Larghezza di installazione: 353 mm
• Corsa / corsa di potenza: 50 mm / 6 mm (12 mm e altre lunghezze su richiesta)
• Forza di pressata (corsa di potenza): 150 kN
• Forza di pressata (avanzamento): 6,5 kN
• Forza di estrazione (ritorno): 6,2 kN
• Generazione della forza: Cilindro idropneumatico
• Pressione di esercizio: 6 bar
• Foro di posizionamento: Ø 25 H7
• Morsetto pezzo: Morsetto rimovibile
• Guidaggio anti-torsione: Guidaggio a colonne
• Tubo di collegamento: 1/2''
• Controllo di sicurezza a due mani ZS08: Opzionale
• Controllo di sicurezza Spice Flex: Opzionale
• Colore standard: RAL 7035
• Peso: 420 kg
