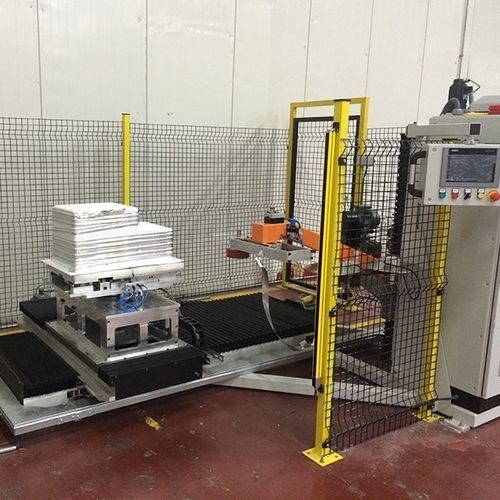

Macchina per bobinaggio per serpentine di evaporatori

automaticadi processocon sistema di taglio

Questa macchina è stata progettata e realizzata per avvolgere automaticamente il tubo dell'evoperatore in alluminio all'esterno dell'armadio in plastica termoformata o degli armadi in alluminio di frigoriferi e congelatori. Le aree di utilizzo più comuni sono la sezione freezer dei frigoriferi statici, i congelatori verticali, gli armadi in plastica per la termoformatura, gli armadi in lamiera di alluminio per i congelatori a baule. Gruppo di espansione Apertura bobine di tubi in alluminio, raddrizzatore, alimentazione, unità di forma a D, unità di taglio dei tubi, unità di nastro e testa a rulli. Flusso di processo della macchina In base alle dimensioni dell'armadio impostate nel sistema PLC, il tubo di alluminio viene alimentato automaticamente e l'operatore fissa manualmente il tubo e il nastro all'armadio e avvia l'operazione che continua automaticamente fino alla fine del ciclo. Il prodotto finito viene scaricato manualmente. Il sistema funziona a movimento controllato e garantisce una qualità di avvolgimento molto precisa intorno al mobile, eliminando qualsiasi deformazione sulla superficie del mobile, soprattutto agli angoli, per ottenere la superficie liscia richiesta. La macchina può essere utilizzata per armadi di diverse dimensioni. Per modelli completamente diversi, il tempo medio di allestimento per il cambio stampo è di circa 15 minuti. Per i modelli della stessa larghezza, è possibile utilizzare lo stesso stampo cambiando solo gli inserti: il tempo medio di cambio inserto è di circa 5 minuti. L'infrastruttura del PLC è costituita da sistemi di controllo del movimento Siemens di nuova generazione. È possibile integrare i sistemi di sicurezza richiesti. La prescrizione è disponibile su touch screen. I componenti pneumatici sono Festo, i dispositivi e i componenti di sicurezza sono PILLZ, i sistemi lineari sono INA.
