Macchina per bobinaggio per nastro

di tubiper produzione serbatoidi processo

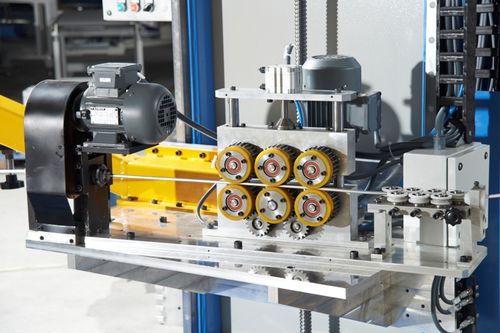

Questa macchina è stata progettata e realizzata per avvolgere automaticamente il tubo di alluminio esterno dell'armadio in plastica termoformata o degli armadi in alluminio di frigoriferi e congelatori. Aree di utilizzo comuni per frigoriferi statici, congelatori a cassetta, armadi in lamiera di alluminio per dimensioni massime di 200 litri. Struttura della macchina - Assi Z e R Gruppo di espansione Apertura bobine di tubi in alluminio, raddrizzatore, alimentazione, unità di forma a D, tubo taglio del tubo, unità nastro e testata a rulli. Flusso di processo della macchina In base alle dimensioni dell'armadio configurato con il sistema PLC, il tubo di alluminio viene alimentato automaticamente e l'operatore fissa manualmente il tubo e il nastro all'armadio e avvia l'operazione che continua automaticamente fino alla fine del ciclo. Il prodotto finito viene scaricato manualmente. Grazie al controllo del servomotore, il passo di avvolgimento richiesto può essere regolato e trasportato con precisione La macchina può essere utilizzata per armadi di dimensioni diverse semplicemente cambiando lo stampo. Il tempo medio di allestimento per il cambio stampo è di circa 15 minuti. L'infrastruttura del PLC è costituita da sistemi di controllo del movimento Siemens di nuova generazione. È possibile integrare i sistemi di sicurezza richiesti. La prescrizione è disponibile su touch screen. I componenti pneumatici sono Festo, i dispositivi e i componenti di sicurezza sono PILLZ, i sistemi lineari sono INA.
