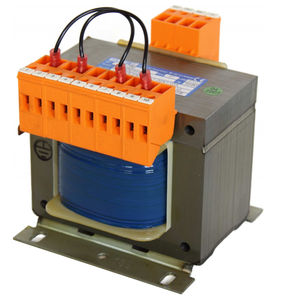

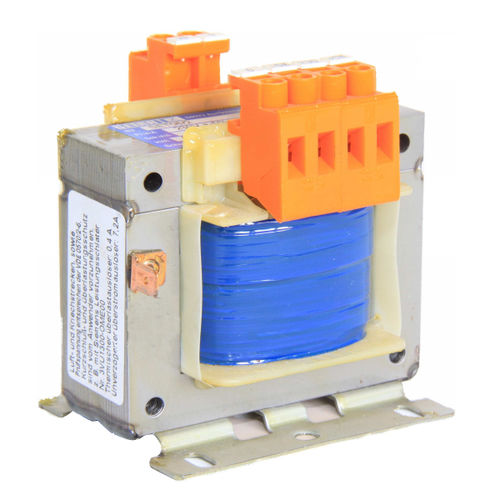

Trasformatore di potenza SET series

in resinaper circuito stampatolamellare

I trasformatori di potenza sono utilizzati per alimentare i circuiti di controllo. La loro applicazione è prevista dalla norma DIN VDE 0570/2-2 che raccomanda l'uso di trasformatori di potenza in circuiti di comando con più di cinque bobine di funzionamento elettromagnetico. Un alimentatore con trasformatori di controllo offre una serie di vantaggi, ad esempio il semplice adattamento alle diverse tensioni di rete. Le correnti di cortocircuito nella rete di controllo rimangono a livelli sostenibili per le apparecchiature in uso. Nella prova di tensione specificata in VDE 0570/2-2 l'apparecchiatura del circuito di controllo non viene sottoposta alla tensione di prova. Tensioni diverse dalla tensione di controllo (ad es. 24 V) possono essere prodotte attraverso i punti di prelievo sul trasformatore di potenza di controllo. I picchi di tensione che si verificano nella rete di distribuzione non hanno alcun effetto sulle apparecchiature del circuito di controllo. I circuiti di controllo possono essere messi a terra o scoperti indipendentemente dal tipo di rete. I trasformatori di potenza di regolazione sono realizzati con avvolgimenti primari e secondari separati secondo la norma VDE 0550 parte 3. Nella serie SET le distanze di isolamento e di dispersione e la tensione di prova sono conformi alla norma VDE 0570/2-2. L'utente deve adottare misure adeguate per evitare sovraccarichi e cortocircuiti. Trasformatori di potenza di controllo a VDE 0570/IEC61558 Per l'uso come trasformatori di potenza di controllo e di isolamento -Gamma di potenza 63 VA - 1,5 kVA -Trasformatore a conchiglia con avvolgimenti separati -Distanze d'aria e distanze di dispersione e tensione di prova secondo VDE 0570/IEC61558 -Frequenza 50/60 Hz -Rubinetto iniziale ± 5% -Montaggio su staffa di base -Morsettiere antiurto secondo VBG 4 -Classe di isolamento ta = 40°C/B -Classe di protezione I
