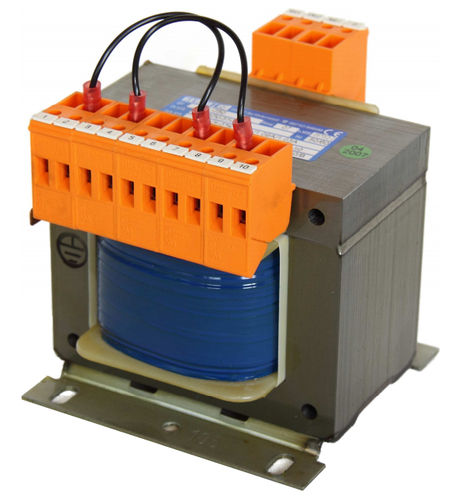

Trasformatore di potenza SEU series

in resinaper circuito stampatolamellare

I trasformatori di potenza sono utilizzati per alimentare i circuiti di controllo. La loro applicazione è prevista dalla norma DIN VDE 0570/2-2 che raccomanda l'uso di trasformatori di potenza in circuiti di comando con più di cinque bobine di funzionamento elettromagnetico. Un alimentatore con trasformatori di controllo offre una serie di vantaggi, ad esempio il semplice adattamento alle diverse tensioni di rete. Le correnti di cortocircuito nella rete di controllo rimangono a livelli sostenibili per le apparecchiature in uso. Nella prova di tensione specificata in VDE 0570/2-2 l'apparecchiatura del circuito di controllo non viene sottoposta alla tensione di prova. Tensioni diverse dalla tensione di controllo (ad es. 24 V) possono essere prodotte attraverso i punti di prelievo sul trasformatore di potenza di controllo. I picchi di tensione che si verificano nella rete di distribuzione non hanno alcun effetto sulle apparecchiature del circuito di controllo. I circuiti di controllo possono essere messi a terra o scoperti indipendentemente dal tipo di rete. I trasformatori di potenza di regolazione sono realizzati con avvolgimenti primari e secondari separati secondo la norma VDE 0550 parte 3. Nella serie SET le distanze di isolamento e di dispersione e la tensione di prova sono conformi alla norma VDE 0570/2-2. L'utente deve adottare misure adeguate per evitare sovraccarichi e cortocircuiti. Trasformatori di potenza di controllo universale a VDE 0570/2-2-2/IEC61558/2-2 -Gamma di potenza 100 - 1000 VA -Trasformatore a conchiglia con avvolgimenti separati -Frequenza 50/60 Hz Tensioni di ingresso 200-220-220-230-230-240-240-340-360-380-400-420-440- 460-480-500-530-550 V -Tensioni di uscita 230 V ± 5% -Altre tensioni di uscita in base alla disposizione -Le tensioni supplementari preferite sono 110 V, 42 V e 24 V -Montaggio su staffa di base
