Telecamera acustica Sphere48 AC Pro

per veicoloper l'industria automobilisticaper ricerca e sviluppo

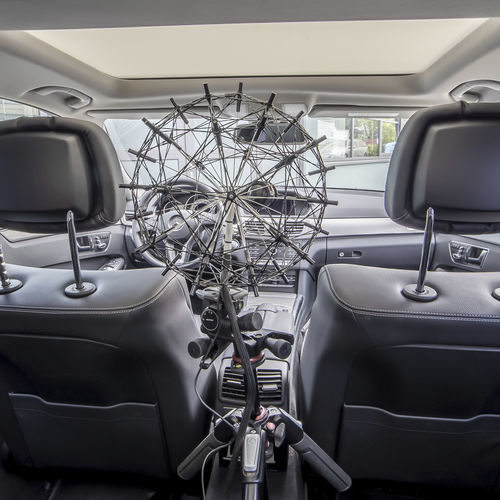

Telecamera acustica: array a 48 canali per scenari di misura in interni L'array sferico di microfoni a 48 canali è stato progettato principalmente per la localizzazione a 360° delle sorgenti sonore. La struttura dell'array in carbonio acusticamente trasparente è molto leggera e stabile. Ciò consente una facile manipolazione e un posizionamento preciso del microfono e dell'array anche in condizioni difficili. Cattura le sorgenti sonore da tutte le angolazioni ed è quindi adatto per applicazioni in stanze, edifici o interni di veicoli, anche in condizioni reali di test drive su strada o in aria. A seconda della composizione spettrale del segnale, la distanza di misurazione varia tra 0,3 e 5 metri. Sono possibili distanze maggiori per le misure in gamme di frequenza più elevate. Il design dell'array trasparente è stato ottimizzato per fornire la massima risoluzione spaziale e dinamica acustica possibile per il numero di microfoni, riducendo al minimo le riflessioni parziali, il raddoppio della pressione sonora sulla superficie dell'array e gli effetti di risonanza tra l'oggetto misurato e l'array. Inoltre, la geometria sferica riduce gli effetti di aliasing. Poiché questo array di microfoni è omnidirezionale, i risultati della formazione del fascio vengono solitamente mappati su nuvole di punti 3D scannerizzate o su modelli CAD 3D dell'oggetto misurato. In combinazione con il software di analisi NoiseImage, le sorgenti sonore possono essere isolate, localizzate e analizzate in termini di risposta in frequenza e nel tempo. Inoltre, questo sistema di misurazione acustica consente di creare una mappa acustica tridimensionale. Applicazioni: Analisi NVH Interni di veicoli (ad es. auto, treni, aerei) Ronzii, cigolii e rumori Rilevamento delle perdite Progettazione del suono Acustica degli ambienti e degli edifici
