Sistema di condizionamento per campione di gas Py-ReX

Panoramica

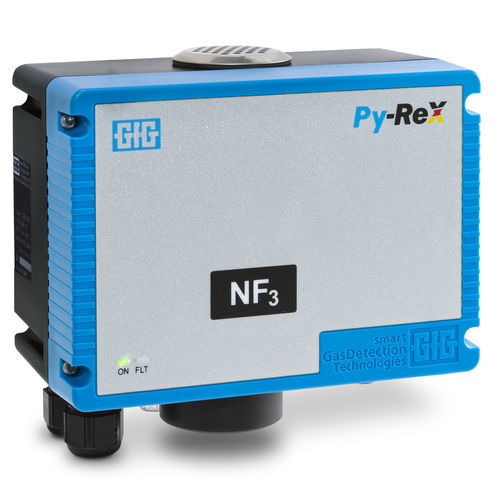

Il modulo pirolizzatore a filamento Py-ReX è un accessorio per il rivelatore di gas D-ReX PoS che permette la rilevazione per campionamento di gas troppo tossici o elettrochimicamente inattivi per una misurazione diretta. Il modulo sfrutta la pompa integrata del D-ReX PoS per aspirare il campione di gas attraverso un filamento riscaldato in un tubo di quarzo, convertendo il gas target in una specie misurabile dal sensore elettrochimico.

Rilevazione dei gas con un pirolizzatore
Il Py-ReX si installa tra il punto di prelievo e il rivelatore di gas. La pompa del D-ReX PoS aspira il campione attraverso il pirolizzatore; dopo la pirolisi, il gas convertito viene inviato al sensore D-ReX per l'analisi. Questa configurazione amplia la gamma di gas rilevabili per il monitoraggio dei processi e la sicurezza industriale.

Come funziona la pirolisi?
Un filamento all'interno di un tubo in vetro di quarzo viene riscaldato a una temperatura specifica per il gas. Al contatto con il filamento caldo, il gas target si decompone in una specie diversa che il rivelatore può misurare. La concentrazione della specie misurata viene utilizzata per calcolare la concentrazione del gas target in base ai parametri di taratura.

Quali gas possono essere rilevati?
Il Py-ReX è ottimizzato per gas di inertizzazione a base di fluoro utilizzati nella produzione di semiconduttori e in processi industriali correlati. Può anche rilevare alcuni gas inerti non fluorurati (esempio: 1,2-dicloroetilene). Le specie misurate tipiche includono i prodotti di conversione di C2H2Cl2, C4F6, C5F8, CH3F, NF3 e SF6.

In breve: apparecchiatura e caratteristiche

• Metodo di pirolisi: pirolisi a filamento (filamento in tubo di quarzo)
• Modalità operativa: campionamento estrattivo utilizzando la pompa integrata del D-ReX PoS
• Comunicazione: uscita 4-20 mA
• Segnalazione stato: 2 LED bicolore
• Installazione: housing per guida DIN (TS35)
• Lunghezza massima linea di campionamento: fino a 30 m
• Monitoraggio corrente di riscaldamento disponibile su D-ReX PoS
• Opzionale: monitoraggio integrità linea tramite D-ReX PoS

Gas misurati (esempi)
C2H2Cl2 — 1,2-dicloroetilene (DCE); C4F6 — esafluorobutadiene; C5F8 — octafluorociclopentene; CH3F — fluorometano; NF3 — trifluoruro di azoto; SF6 — esafluoruro di zolfo

Specifiche tecniche

• Progettato come modulo aggiuntivo per D-ReX PoS utilizzando la pompa integrata per campionamento estrattivo
• Pirolizzatore a filamento: filamento riscaldato in tubo di quarzo con controllo temperatura specifico per il gas
• Installazione tra punto di campionamento e rivelatore
• Converte il gas target in un gas misurabile; la concentrazione misurata serve a calcolare la concentrazione del target
• Uscita di comunicazione: 4-20 mA
• Indicatori visivi: 2 LED di stato
• Housing: guida DIN (TS35)
• Lunghezza massima linea di campionamento: fino a 30 m
• Monitoraggio corrente di riscaldamento implementato su D-ReX PoS
• Monitoraggio integrità linea opzionale disponibile su D-ReX PoS
• Ambito applicativo: principalmente gas di inertizzazione a base di fluoro per produzione di semiconduttori; anche alcuni gas inerti non fluorurati
