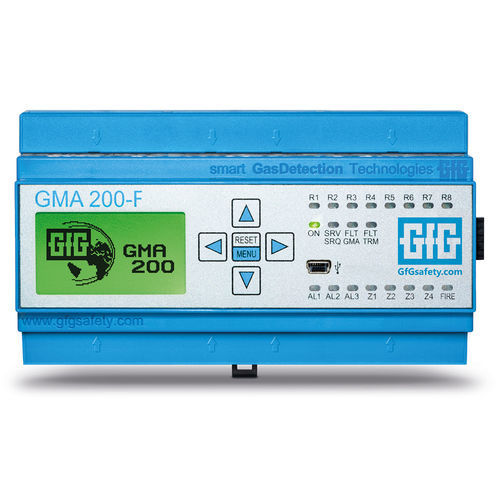

Centrale di rilevazione gas per rilevatore di perdite di gas GMA200-F

display LCDmulticanaleindirizzabile

Controller per il rilevamento gas in impianti frigoriferi e pompe di calore
Il GMA200-F è un controller per sistemi fissi di rilevamento gas, progettato specificamente per il monitoraggio di refrigeranti naturali e sintetici. Un singolo GMA200-F può monitorare fino a 64 trasmettitori digitali GfG e controllare individualmente fino a quattro zone di ventilazione. Il sistema è pensato per un funzionamento sicuro ed energeticamente efficiente di impianti frigoriferi, celle frigo e pompe di calore.

Monitoraggio dei gas e controllo della ventilazione
Il GMA200-F monitora fino a 64 trasmettitori digitali GfG (inclusi fino a 16 punti di misura analogici). Possono essere combinati nel medesimo sistema trasmettitori per gas come ammoniaca, anidride carbonica, propano o refrigeranti fluorurati. Gli intervalli di misura e le soglie di allarme sono liberamente configurabili per adattarsi ai diversi refrigeranti, progetti d'impianto e normative nazionali. Il controllo della ventilazione su quattro zone indipendenti consente una ventilazione a domanda, aumentando la sicurezza e riducendo i consumi energetici.

Configurazione flessibile e controllo delle funzioni di sicurezza
Il dispositivo offre tre livelli di allarme configurabili per punto di misura per risposte mirate a eventuali perdite. Un display LC retroilluminato da 2,2" e 20 LED di stato mostrano condizioni di funzionamento, allarmi, guasti e lo stato dei relè e delle zone di ventilazione. Con il software di configurazione opzionale, l'intero sistema di rilevamento può essere parametrizzato per le esigenze dell'installazione. Le funzioni di sicurezza sono attuate tramite otto relè integrati (sei liberamente programmabili). Per impianti di maggiori dimensioni il controller può essere espanso con fino a quattro moduli relè (GMA200-RT), fornendo fino a 64 contatti relè aggiuntivi. In alternativa o aggiuntivamente possono essere integrati fino a 64 pannelli di allarme digitali con segnale acustico.

Principali caratteristiche

• Monitora fino a 64 trasmettitori digitali GfG (inclusi fino a 16 punti analogici)
• Adatto a refrigeranti naturali e sintetici
• Fino a otto gruppi di trasmettitori con diverse scale di misura
• Quattro zone di ventilazione controllabili indipendentemente
• Livelli di allarme e funzioni configurabili
• Registro eventi integrato per allarmi, guasti e interventi di assistenza

Caratteristiche

• Otto relè integrati (sei liberamente programmabili)
• Espandibile fino a 64 contatti relè esterni o 64 pannelli di allarme digitali
• Due ingressi digitali e due uscite analogiche
• Comunicazione RS-485 Modbus RTU
• Display LC retroilluminato 2,2" e 20 LED di stato
• Montaggio su barra DIN (TS35)

Opzionale

• Moduli relè GMA200-RT (fino a quattro moduli da 16 relè ciascuno)
• Pannelli di allarme digitali con interfaccia Modbus e allarme acustico (Bluetooth opzionale)
• Software GMA200-Visual per la visualizzazione di sistemi di rilevamento più estesi
• Supporto per alimentazione ridondante 24 V DC
• Software GMA-Config per la configurazione del sistema

Specifiche tecniche

• Numero massimo di trasmettitori digitali: 64
• Punti di misura analogici supportati: fino a 16
• Gruppi di trasmettitori: fino a 8 (diverse scale di misura)
• Zone di ventilazione controllabili indipendentemente: 4
• Livelli di allarme configurabili per punto di misura: 3
• Relè integrati: 8 (6 liberamente programmabili)
• Espansione relè esterna: fino a 64 contatti tramite GMA200-RT
• Pannelli di allarme digitali: fino a 64 (con allarme acustico)
• I/O: 2 ingressi digitali, 2 uscite analogiche
• Comunicazione: RS-485 Modbus RTU
• Display: display LC retroilluminato 2,2" e 20 LED di stato
• Registrazione eventi: registro per allarmi, guasti e interventi di servizio
• Montaggio: barra DIN TS35
• Alimentazione: supporto opzionale per alimentazione ridondante 24 V DC
