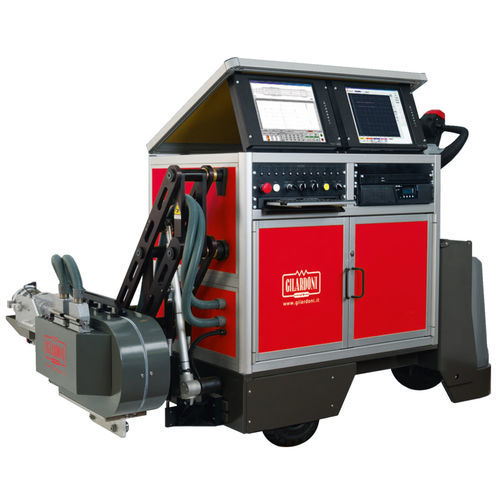

Sistema di ispezione per applicazioni ferroviarie BAT III

a raggi Xautomaticoper controllo non distruttivo CND

BaT (Bore Axle Testing) è un impianto ultrasonoro di nuova generazione destinato al controllo automatico da un solo lato di assili ferroviari cavi attraverso una testa di controllo in grado di ospitare fino a 9 trasduttori. L’impianto consente di: ■ Realizzare programmi di controllo ■ Effettuare l’ispezione da un lato solo ■ Effettuare la registrazione degli esami svolti ■ Esportare i dati via USB o via ethernet e/o collegamento alla rete aziendale Il tempo massimo di ispezione risulta essere di circa 12 minuti. CARATTERISTICHE GENERALI ■ Configurazione di trasporto: dimensioni H x W x L 1285 x 1125 x 2030mm ■ Configurazione di lavoro: dimensioni H x W x L 1615 x 1910 x 2195mm ■ Peso: 800kg ■ Alimentazione: 230V AC ■ Frequenza: 50Hz ■ Profondità di ispezione: 2600mm HARDWARE L’impianto è costituito principalmente da: ■ Un PC industriale ad alte prestazioni ■ Due monitor touchscreen TFT a matrice attiva da 1,3 MPixel aventi diagonale pari a 17”
