Sistema di ispezione ad ultrasuoni RWT

digitaleacusticodi geometria

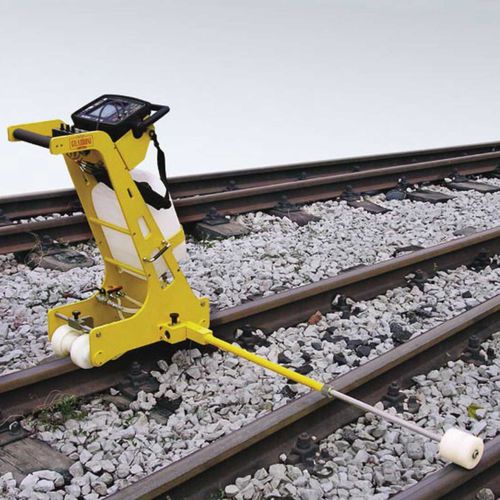

Gilardoni ha sviluppato e realizzato una nuova soluzione per il controllo semiautomatico di rotaia in esercizio. Di impiego semplice ed immediato, il carrello ultrasonoro per il controllo rotaie consente il controllo su tutti i tipi di rotaie. Le sonde ed il carrello sono personalizzabili in funzione delle richieste del cliente e compatibilmente con la geometria del prodotto. L’unità carrellata utilizza un rivelatore digitale della serie Gilardoni RDG adattata per un controllo parallelato su tre trasduttori custom. La presenza di un capiente serbatoio e di un circuito idrico a tre vie consente l’erogazione controllata del liquido di accoppiamento alle tre sonde a pattino. Una barra telescopica con ruotino all’estremità consente una corretta equilibratura del carrello, rendendo possibile il controllo semplicemente tramite una spinta. La struttura in alluminio assicura, con il peso di 20kg, rigidezza e trasportabilità. In caso di difetto l’allarme acustico avverte l’operatore dell’evento: è possibile rivedere è valutare l’indicazione massimizzando la risposta ultrasonora e selezionando la sonda interessata. Il cassetto di selezione ed equilibratura permette di valutare le indicazioni singolarmente e di massimizzarle per il salvataggio con note di commento per un massimo di 100 eventi. ■ Dimensioni: 800 x 500 x 330 mm ■ Peso: 19,2Kg ■ Struttura in alluminio verniciato in giallo ■ Barra telescopica di stabilizzazione con ruotino d’appoggio ■ Cassetto di selezione e compensazione segnali ■ Set di tre sonde a pattino: ■ N° 2 sonde doppie angolate 70° 2 MHz ■ N° 1 sonda doppia diritta 20 mm 3 MHz ■ Serbatoio liquido d’accoppiamento e circuito idrico.
