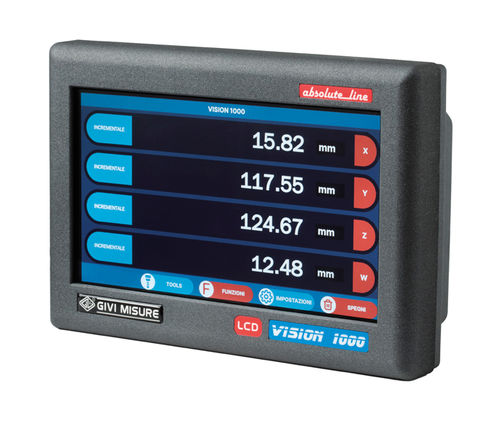

HMI con touch screen VI 1000per montaggio a filoinstallato su pannelliTFT LCD
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Interfaccia
- con touch screen
- Montaggio
- per montaggio a filo, installato su pannelli
- Tipo di schermo
- TFT LCD, LCD a colori
- Connettività
- RS-232, CAN Bus
- Altre caratteristiche
- compatto, 4 assi
- Applicazioni
- per sistema CNC
- Dimensioni dello schermo
25,7 cm
(10,1 in)
Descrizione
Descrizione
Modelli / Accessori (panoramica)
Funzioni principali
Caratteristiche / specifiche tecniche
- Visualizzatore di quote multiasse completamente touch screen, dal design compatto e funzionale, per sistemi con encoder assoluti e incrementali.
- Interfaccia grafica intuitiva per supportare l’operatore e semplificare l’accesso alle funzioni.
- Software universale compatibile con diversi tipi di macchine utensili.
- Pannello TFT touch screen 10,1" che consente la visualizzazione fino a 4 assi.
- Opzioni per montaggio a pannello (incasso) e collegamento a unità remote.
Modelli / Accessori (panoramica)
- VI 1000 - Display LCD a colori touch screen
- RB 900 I/O - Unità remota digitale: fino a 8 uscite relè
- RB 900 CSS - Unità remota analogica: uscita per avanzamento a velocità costante
Funzioni principali
- Visualizzazione posizione assoluta
- Calcolo punto medio / centro
- Conteggio assoluto o incrementale
- Riferimento zero scala
- Reset asse
- Preset posizione
- Conversione mm/pollici
- Passo costante
- Accoppiamento assi
- Flangia circolare
- Conversione raggio/diametro
- Fattore di scala
- Correzione lineare
- Calcolo conicità
- Calcolo peso materiale
- Calcolo velocità
- Calcolo filettatura
- Velocità assi
- Gestione utensili
- Gestione origini
- Inversione senso conteggio
- Risoluzione variabile
- Disabilita riferimento
- Disabilita assi
- Selezione lingua
- Informazioni strumento
Caratteristiche / specifiche tecniche
- Pannello: 10,1" TFT touch screen; visualizzazione fino a 4 assi.
- Ingressi segnali: encoder assoluti (SSI – BiSS unidirezionale) e encoder incrementali.
- Segnale assoluto standard: RS-422 (Clock+, Clock-, Data+, Data-).
- Risoluzione: fino a 0,01 μm.
- Riferimento: lettura di indici di riferimento codificati; funzioni di zero scala e reset/preset asse.
- Interfacce: interfaccia CAN e uscita seriale RS-232.
- Supporto unità remote: unità remota digitale (fino a 8 uscite relè) o unità remota analogica (velocità di taglio costante).
- Opzione: versione da incasso (montaggio su pannello) disponibile.
- Software: software universale per macchine utensili con interfaccia grafica intuitiva e funzioni dedicate per conversioni, calcoli e gestione assi.
