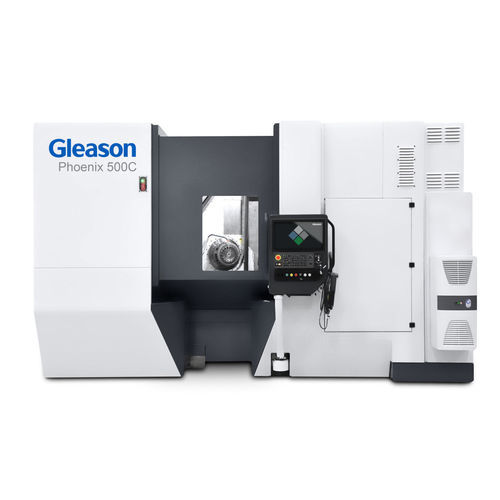

Macchina da taglio ingranaggi CNC Phoenix® 500C

orizzontaleper a bloccaggio per ingranaggio conico

Panoramica
La macchina per il taglio degli ingranaggi conici Phoenix® 500C di Gleason è progettata per offrire velocità, flessibilità e facilità d'uso nella produzione di ingranaggi conici di precisione a volumi medi e elevati per camion, autobus e applicazioni di dimensioni analoghe.

Versatilità e tipi di ingranaggi
La 500C è in grado di produrre un'ampia gamma di ingranaggi conici e componenti correlati.

Tipologie di ingranaggi prodotti

• Ingranaggi conici dritti
• Denti bombati
• Super Reduction Hypoid (SRH)
• Zerol®
• Ingranaggi conici a spirale
• Ingranaggi ipoidi
• Accoppiamenti e ingranaggi conici dritti con mozzo anteriore

Velocità e produttività
Il design avvicina l'utensile al pezzo, riducendo e velocizzando i movimenti della macchina e consentendo tempi chip-to-chip molto bassi per elevata produttività.

Rigidità statica e dinamica
Il nuovo design di colonne e slitte garantisce elevata rigidità statica e dinamica. Guide e viti a sfere sono protette; i componenti sono robusti e realizzati con precisione per ambienti produttivi esigenti.

Smussatura integrata
Lo smussamento seriale del tallone è disponibile come opzione e viene protetto durante le operazioni di taglio degli ingranaggi.

Riduzione dei tempi non produttivi
L'automazione robotica flessibile permette tempi di cambio pezzo eccezionalmente ridotti e facilita carico/scarico fino a 150 kg.

Automazione integrata
Disponibile con soluzioni Gleason a vassoi impilabili e automazione pallettizzata. Possono essere integrati processi ausiliari in linea come marcatura laser, smussatura/sbavatura, lavaggio e ispezione.

Controlli e software
Proposta con controlli CNC moderni (Fanuc 30i o Siemens 840D) e il software GEMS per un facile set-up, operazioni intuitive e funzionalità di rete. GEMS è disponibile on-premise o in cloud per progettazione, ottimizzazione e monitoraggio remoto.

Ergonomia e manutenzione
L'altezza operatore è allineata con la testa di taglio e il pezzo, consentendo facile accesso all'area di lavoro senza necessità di piattaforme, semplificando operazioni e manutenzione ordinaria.

Caratteristiche / specifiche tecniche

• Modello: Phoenix® 500C
• Diametro max. pezzo: 500 mm
• Numero denti: 1–300
• Diametro fresa (FM) max.: 14"
• Raggio fresa (FH) max.: 210 mm
• Movimentazione pezzi (con automazione robotica): fino a 150 kg
• Tipi di ingranaggi supportati: conici dritti, bombati, SRH, Zerol®, spirale, ipoide, accoppiamenti
• Opzioni di automazione: vassoi impilabili, pallettizzazione, marcatura laser, smussatura/sbavatura, lavaggio, ispezione
• Controlli: Fanuc 30i o Siemens 840D (opzionale)
• Software: GEMS (on-premise o cloud) per progettazione, ottimizzazione e integrazione di rete
