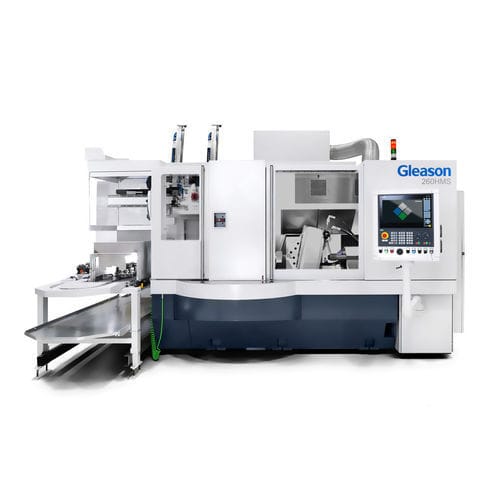

Macchina levigatrice verticale 260HMS

monomandrinoCNC

Panoramica
La 260HMS è una macchina di honing per ingranaggi a mandrino singolo dotata di asse B integrato, contropunta e ampio spazio di lavoro. È progettata per coprire un'ampia gamma di esigenze di honing, da alberi e pezzi di grandi dimensioni/peso a componenti piccoli e complessi.

Vantaggi principali

• Configurazione a mandrino singolo per operazioni di honing versatili
• Asse B integrato per modifiche di fianco in processo e compensazione dello spostamento del centro
• Contropunta integrata per supportare pezzi lunghi o pesanti
• Ampio spazio operativo per alberi, pezzi di grandi dimensioni e componenti piccoli complessi
• Capacità di Combi Honing per finire due ingranaggi su un unico pezzo in una singola presa
• Supporto per honing combinato a due anelli: sgrossatura e finitura per elevata qualità superficiale
• Concetti di automazione rapidi e compatti per caricamento veloce in ingombro ridotto

Applicazioni

• Honing di ingranaggi per alberi, pignoni, ingranaggi interni/esterni e scanalature
• Finitura di pignoni a step per eDrive con tolleranze di sincronizzazione ristrette (Combi Honing)
• Componenti dentati piccoli e complessi oltre a pezzi più grandi e pesanti

Tabella delle prestazioni
Diametro, max.: 270 mm
Modulo, max.: 6 mm
Lunghezza, max.: 450 mm

Combi Honing / Qualità superficiale
Il Combi Honing consente la finitura di due ingranaggi sullo stesso pezzo in una sola presa. L'asse B integrato compensa lo spostamento del centro tra gli anelli di honing e permette l'allineamento di fase. L'uso di due anelli diversi (sgrossatura + finitura) in una singola presa fornisce eccellenti qualità superficiali.

Automazione
I concetti di automazione sono progettati per un caricamento rapido in un'area di lavoro compatta. Le soluzioni supportano celle completamente automatizzate oltre a carico manuale o semi‑automatico secondo le esigenze del cliente.

Specifiche tecniche

• Modello: 260HMS
• Progettazione: mandrino singolo con asse B e contropunta integrati
• Asse B: integrato per modifica di fianco e compensazione dello spostamento del centro
• Contropunta: integrata
• Diametro max. pezzo: 270 mm
• Modulo max.: 6 mm
• Lunghezza max. pezzo: 450 mm
• Combi Honing: possibilità di finire due ingranaggi in una presa (opzione due anelli)
• Automazione: concetti compatti per caricamento rapido
