Rettificatrice per ingranaggi HFC Hard Finishing Cell

automaticafissa

Panoramica
La HFC Hard Finishing Cell integra l'ispezione ingranaggi in-process e il feedback di correzione Closed-Loop, combinando processi di finitura dura con metrologia in tempo reale per ottimizzare la qualità di produzione e ridurre rilavorazioni.

Vantaggi principali

• Ispezione automatizzata in-process con feedback Closed-Loop alla macchina di finitura dura.
• Capacità di supportare fino al 100% di controllo qualità durante la produzione.
• Supporto per molteplici metodi di finitura dura e opzioni di processo per layout produttivi flessibili.

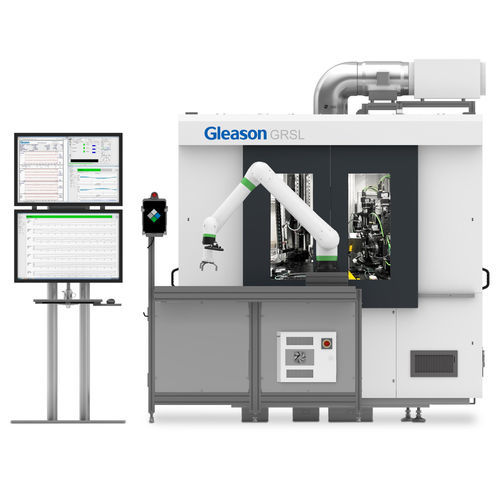

Ispezione ingranaggi in-process (GRSL)
Il GRSL Gear Rolling System integrato impiega misure laser per ispezionare ingranaggi in lavorazione ad alta velocità, fornendo risultati in tempo reale per profile, lead e pitch. È disponibile opzionalmente l'analisi del rumore per valutazioni acustiche.

Rotolamento a doppio fianco classico
La misurazione laser è completata dal rotolamento a doppio fianco tradizionale che fornisce metrologia aggiuntiva come runout, average DOP, average tooth thickness e rilevamento di nick.

Closed-Loop — Ottimizzazione della qualità
La funzionalità Closed-Loop trasmette i dati metrologici misurati direttamente alla macchina di produzione e supporta correzioni automatiche dei parametri per migliorare la qualità degli ingranaggi nelle successive operazioni di finitura.

Automazione e ausili integrati
La soluzione HFC one-source consente lavorazioni completamente automatizzate e propone ausili quali carico a cestelli/carrelli, lavaggio, marcatura e cassetti integrati per parti NOK (non conformi).

Configurazioni della piattaforma
La piattaforma GRSL è disponibile come calibro stand-alone manuale, calibro semiautomatico o calibro completamente automatizzato per elevati volumi produttivi.

Accessori e soluzioni correlate

• GRSL — Laser Inspection with Double Flank Rolling (opzione calibro integrato)
• Genesis GX Series — soluzioni di rettifica a ruota filettata per finitura dura ad alta produttività
• 260HMS — soluzione di honing a singolo mandrino per ingranaggi e alberi
• ARC Series — opzioni di automazione cart-loaded per aumentare la capacità

Caratteristiche / specifiche tecniche

• Concetto prodotto: HFC Hard Finishing Cell con ispezione in-process e correzioni Closed-Loop.
• Tecnologia di ispezione: GRSL Gear Rolling System con misura laser ad alta velocità per profile, lead e pitch.
• Opzionale: analisi del rumore.
• Metrologia complementare: rotolamento a doppio fianco per runout, average DOP, average tooth thickness, rilevamento nick.
• Metodi di finitura supportati: threaded wheel grinding, gear honing; opzioni processuali: polish grinding e Combi Honing.
• Automazione: produzione Closed-Loop completamente automatizzata con capacità di correzione automatica dei parametri.
• Ausili: carico cestello/carrello, lavaggio, marcatura, cassetti per parti NOK e altre integrazioni di automazione.
• Configurazioni piattaforma: calibro GRSL manuale, semiautomatico, completamente automatizzato.
• Uso previsto: ispezione qualità in-process (inline) fino al 100% e correzione in circuito chiuso per la produzione di ingranaggi in finitura dura.
