Centro di rettifica cilindrico esterno G series

cilindrico internoper ingranaggiper pezzi di grandi dimensioni

Panoramica

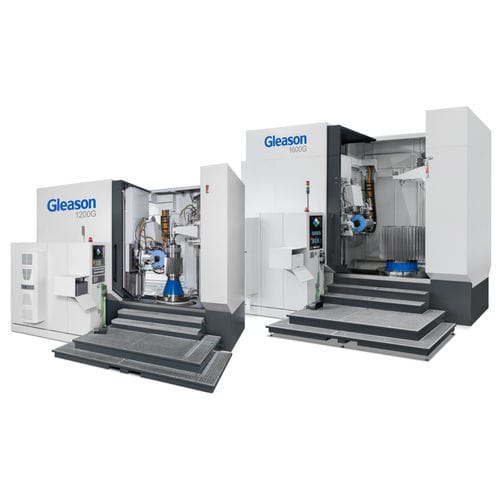

Le rettificatrici di profilo Gleason 1200G e 1600G sono progettate per la rettifica di ingranaggi esterni e interni fino a Ø 1.600 mm. Sono indicate per applicazioni con grandi profondità di profilo e che richiedono configurazioni flessibili e alte prestazioni di rettifica.

Dati tecnici
Diametro pezzo, max: 1.600 mm
Profondità profilo, max: 80 mm
Corsa assiale, max: fino a 1.600 mm (a seconda del modello)

Rettifica per grandi moduli e riduzione dei tempi
La testa di rettifica ad alte prestazioni è adatta agli ingranaggi di grande modulo. Alte velocità assiali e un solido concetto di azionamento riducono i tempi ciclo e permettono un trattamento efficiente di profili profondi.

Produzione flessibile di ingranaggi esterni e interni
Una vasta gamma di teste di rettifica esterne e interne consente di configurare la macchina per i diversi tipi di pezzo (ingranaggi esterni, interni, anelli, scanalature, pignoni, ecc.), offrendo flessibilità produttiva.

Ispezione integrata
Un dispositivo di ispezione integrato permette il controllo in linea di ingranaggi esterni e interni. I dati di misura possono essere valutati secondo gli standard industriali comuni per il controllo qualità in produzione.

Auto Servo Tuning (AST) e tavola a trasmissione diretta
La tavola a trasmissione diretta con Auto Servo Tuning facilita i rapidi cambi pezzo e garantisce comportamento dinamico stabile quando si lavorano pezzi con diverse geometrie, masse e inerzie.

Funzionalità innovative per la rettifica
Gleason offre funzioni brevettate per la rettifica di profilo e tecnologie aggiuntive volte a garantire qualità ripetibile dei pezzi e alta produttività per componenti medi e grandi.

Caratteristiche / specifiche tecniche

• Diametro massimo pezzo lavorabile: 1.600 mm
• Profondità massima del profilo: 80 mm
• Corsa assiale massima: fino a 1.600 mm (a seconda del modello)
• Testa di rettifica ad alte prestazioni per grandi moduli
• Alte velocità assiali per ridurre i tempi di rettifica
• Configurabile con ampia gamma di teste per rettifica esterna e interna
• Dispositivo di ispezione integrato, valutazione secondo standard industriali
• Tavola a trasmissione diretta con Auto Servo Tuning (AST) per rapidi cambi
• Adatta alla produzione di ingranaggi esterni e interni (anelli, scanalature, pignoni)
