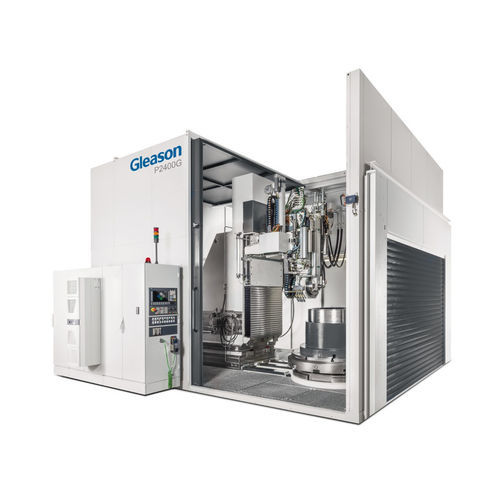

Centro di rettifica cilindrico P series

per ingranaggiper pezzi da lavorareper pezzi di grandi dimensioni

Panoramica
Le rettificatrici di profilo della serie P sono progettate per la produzione flessibile di ingranaggi di grande diametro che richiedono rettifica di profilo precisa. I modelli vanno da P2000G a P6000G per coprire diverse dimensioni e esigenze produttive.

Dati tecnici
Diametro pezzo, max.: 6.000 mm
Altezza profilo, max.: 120 mm
Corsa assiale, max.: 2.200 mm

Applicazioni

• Rettifica di profili di ingranaggi esterni
• Rettifica di profili di ingranaggi interni
• Rettifica di ingranaggi con geometrie speciali impiegando mole di piccolo diametro

Produzione flessibile

• Diverse teste di rettifica esterne per vari diametri di mola in funzione dei requisiti produttivi
• Teste di rettifica interne dedicate e configurazioni di braccio per geometrie interne

Controllo ingranaggi a bordo
Il controllo integrato a bordo macchina misura la geometria di ingranaggi interni ed esterni. I dati rilevati possono essere elaborati ed esportati secondo gli standard industriali più diffusi.

Soluzioni di automazione
Su richiesta, le macchine possono essere fornite con cambio pallet automatico e sistemi di bloccaggio a punto zero per l'integrazione in linee automatizzate.

Tecnologie di riferimento
Gleason fornisce tecnologie per la rettifica di profilo e soluzioni brevettate per supportare la produzione di ingranaggi ad alta precisione e produttività.

Caratteristiche / specifiche tecniche

• Gamma: Grande serie P (P2000G a P6000G)
• Diametro pezzo, max.: 6.000 mm
• Altezza profilo, max.: 120 mm
• Corsa assiale, max.: 2.200 mm
• Rettifica profili esterni e interni; adatta anche a geometrie speciali con mole di piccolo diametro
• Diverse teste di rettifica disponibili per vari diametri mola esterni e interni
• Controllo a bordo integrato; output dati compatibile con standard industriali
• Automazione opzionale: cambio pallet automatico con sistemi di bloccaggio a punto zero
