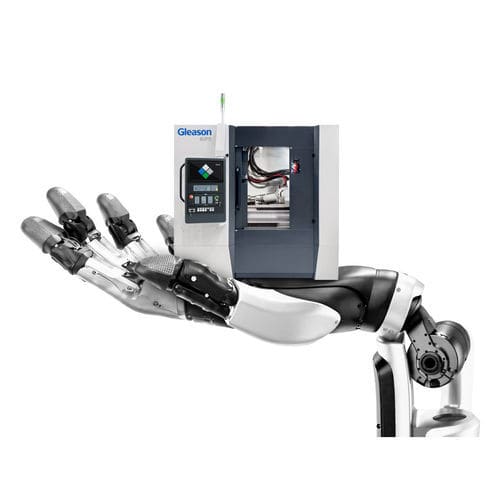

Dentatrice per skiving di ingranaggi CNC 80PS

orizzontale

Overview
La 80PS è progettata per power skiving, dentatura (hobbing) e fresatura di profili di piccoli ingranaggi interni ed esterni. Viene fornita con un pacchetto di configurazione ottimizzato per la produzione di ingranaggi per robot umanoidi.

Applicazioni
La 80PS lavora dentature interne ed esterne impiegate in trasmissioni a onda (strain wave/armoniche), trasmissioni planetarie e riduttori cicloidali per robot umanoidi e altre applicazioni di piccoli ingranaggi ad alta precisione.

Hobbing e power skiving in un'unica macchina
La 80PS si trasforma in modalità hobbing in meno di due minuti, consentendo di scegliere il processo più idoneo ed economico per l'applicazione.

Lavorazione di componenti impegnativi
Componenti sottili e delicati con dentature interne o esterne possono essere lavorati mediante power skiving o hobbing mantenendo sotto controllo deformazioni e deviazioni dimensionali entro rigorose tolleranze.

Sistema completo ad alta precisione
Fornita come soluzione completa: macchina preconfigurata, prese pezzo adattate e utensili in metallo duro ad alta precisione per hobbing e power skiving, per ottenere trasmissioni precise e durature.

Dati tecnici
Diametro max. ingranaggio esterno: 80 mm
Diametro max. ingranaggio interno (passaggio): 150 mm
Diametro max. testa ingranaggio interno: 120 mm
Modulo max.: 1,5 mm

Caratteristiche / specifiche

• Modello: 80PS
• Processi: power skiving, hobbing, fresatura di profili
• Progettata per ingranaggi robotici interni ed esterni di piccola taglia (strain wave/armoniche, planetario, cicloidale)
• Conversione rapida a hobbing: meno di 2 minuti
• Adatta per componenti a parete sottile e geometrie delicate con controllo rigoroso delle tolleranze
• Fornita come sistema completo con prese pezzo adattate e utensili in metallo duro
• Diametro esterno max.: 80 mm
• Diametro di passaggio interno max.: 150 mm
• Diametro testa interno max.: 120 mm
• Modulo max.: 1,5 mm
