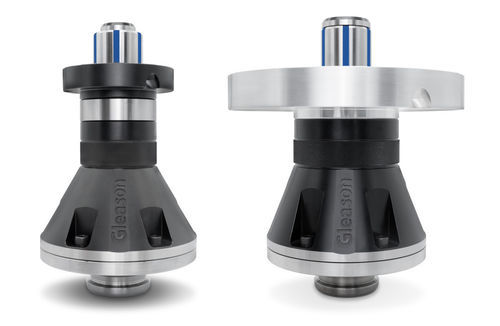

Colonna di presa modulare Quik-Flex®Plus

di bloccaggio

Panoramica
Il sistema di presa pezzo modulare Gleason è costituito da moduli standardizzati per coniugare precisione e flessibilità applicativa. Il sistema supporta serraggi per diametro interno (ID), diametro esterno (OD) e serraggio tra punte, e può essere fornito con o senza interfaccia a cambio rapido (Quik-Flex®Plus). I componenti modulari vengono selezionati in base alla geometria del pezzo, a eventuali profili di interferenza e al processo di lavorazione.

Serraggio ID
Il programma modulare per serraggio interno copre diametri da 20 a 120 mm. I singoli moduli (mandrini, adattatori, elementi di posizionamento) vengono scelti in funzione delle caratteristiche del pezzo e dei vincoli di ingombro. Il serraggio ID è disponibile in esecuzione standard e in versione Quik-Flex®Plus a cambio rapido.

Cambio rapido per serraggio ID
L'interfaccia Quik-Flex®Plus consente rapide operazioni di cambio presa mantenendo elevata ripetibilità. È pensata per ridurre i tempi di fermo in produzioni a lotti piccoli/medi e in situazioni con frequenti cambi di pezzo.

Serraggio OD
Per particolari tipo albero, sono disponibili mandrini a espansione in sette misure modulari per diametri da 3 a 120 mm. I mandrini forniscono un effetto di tiraggio assiale e sono compatibili con dispositivi di cambio comuni. Sono disponibili vari fermi assiali per il posizionamento preciso del pezzo.

Serraggio tra punte
Quando il serraggio ID o OD non è applicabile, i particolari possono essere bloccati tra punte. I centrini di precisione del programma standard coprono fino a Ø 180 mm; altre misure sono fornite su richiesta. Sono disponibili soluzioni tra punte per pezzi lunghi o applicazioni ad alto momento torcente.

Soluzione adeguata
Gleason progetta sistemi di serraggio modulari in base alle specifiche cliente, basandosi su consolidata esperienza nella produzione di ingranaggi e tecnologie di presa pezzo. Il concetto modulare consente l'adattamento alle interfacce macchina e si applica a impieghi dentati e non dentati su diverse marche di macchine.

Varianti / Moduli

• Moduli di serraggio ID (20–120 mm)
• Moduli ID Quik-Flex®Plus a cambio rapido
• Mandrini a espansione OD (7 misure modulari, 3–120 mm)
• Moduli centrini per serraggio tra punte (fino a 180 mm)
• Moduli e adattatori per interfaccia cambio rapido / cambio comune

Video

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

Specifiche tecniche

• Architettura modulare basata su componenti standardizzati per configurabilità e ripetibilità
• Gamma ID: 20–120 mm
• Gamma OD (mandrini a espansione): 3–120 mm (7 misure modulari)
• Mandrini OD con effetto di tiraggio assiale
• Serraggio tra punte: centrini fino a Ø 180 mm (programma standard); altre misure su richiesta
• Opzione cambio rapido: Quik-Flex®Plus per rapidi cambi utensile mantenendo precisione
• Adatto per serraggi ID, OD e tra punte; componenti selezionabili in base a profili e processo
• Compatibile con diversi costruttori di macchine; adattatori interfaccia disponibili
